La maîtrise du climat intérieur des armoires électriques est une condition essentielle de la fiabilité des systèmes d’automatisation. Le maintien d’une température stable entre 25 et 35 °C et d’une humidité relative inférieure à 60 % prévient la corrosion, les courts-circuits et le vieillissement prématuré des composants.

Dans l’industrie moderne, la densification des composants électroniques au sein des coffrets de commande génère des flux thermiques complexes. Une gestion thermique défaillante induit des risques majeurs : surchauffe accélérant l’usure des semi-conducteurs, condensation liée aux variations de température (cycle jour/nuit) ou encore fragilisation des isolants en cas de froid extrême. Pour répondre à ces enjeux de continuité de service, Finder France propose une architecture de solutions modulaires permettant de stabiliser l’environnement interne des armoires. Qu’il s’agisse de dissiper des calories ou de prévenir le point de rosée, le dimensionnement de ces équipements doit s’appuyer sur des données physiques précises, telles que la puissance dissipée totale et les conditions ambiantes du site d’exploitation.

Principes de contrôle climatique et dispositifs de régulation active

La stratégie de régulation repose sur l’interaction entre la mesure et l’action corrective. Les contrôleurs climatiques de la Série 7T de Finder, incluant des thermostats et des hygro-thermostats, constituent le cerveau du système. Les modèles de type 7T.51 et 7T.81, montés sur rail DIN, permettent de piloter avec précision les organes de chauffage ou de ventilation. Pour les environnements soumis à une forte hygrométrie, l’utilisation d’un hygro-thermostat est critique : il déclenche le chauffage dès que le taux d’humidité dépasse le seuil de consigne, évitant ainsi la saturation de l’air et la formation de gouttelettes sur les circuits imprimés.

Pour l’évacuation des calories, les ventilateurs à filtre de la Série 7F assurent une convection forcée efficace. Ces unités, affichant un indice de protection IP54, filtrent les poussières tout en assurant un brassage d’air silencieux. À l’inverse, dans les zones froides ou lors des arrêts de production, les résistances chauffantes de la Série 7H (de 25 à 150 W) maintiennent une température minimale constante. Ces composants intègrent une sonde PTC qui auto-régule la température de surface à environ 90 °C, garantissant la sécurité des opérateurs. En couplant une résistance 7H à un thermostat 7T, l’exploitant optimise la consommation énergétique en n’activant le chauffage qu’en cas de nécessité réelle, prolongeant ainsi la durée de vie du matériel de manière significative.

Optimisation de l’ergonomie et sécurisation des interventions de maintenance

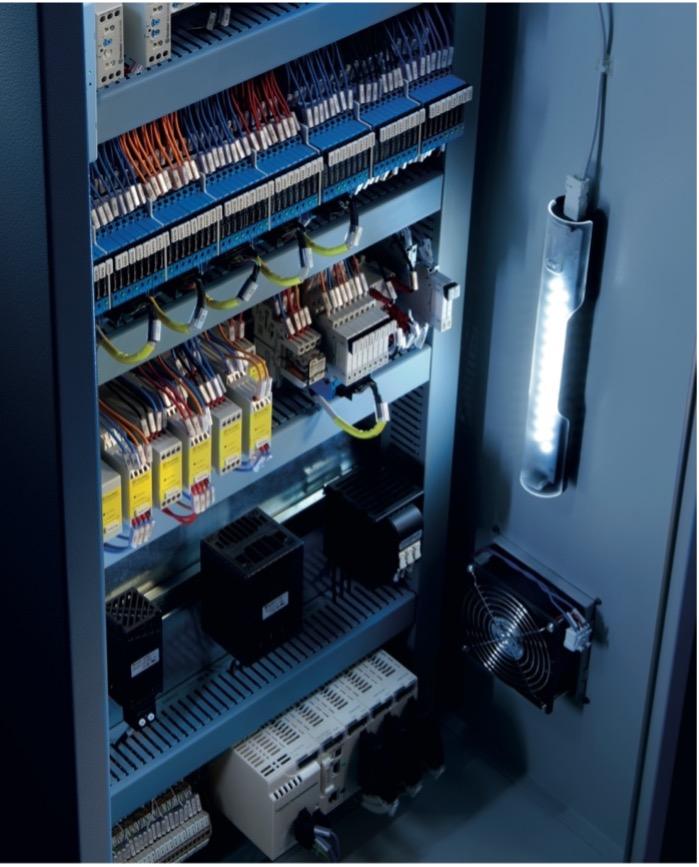

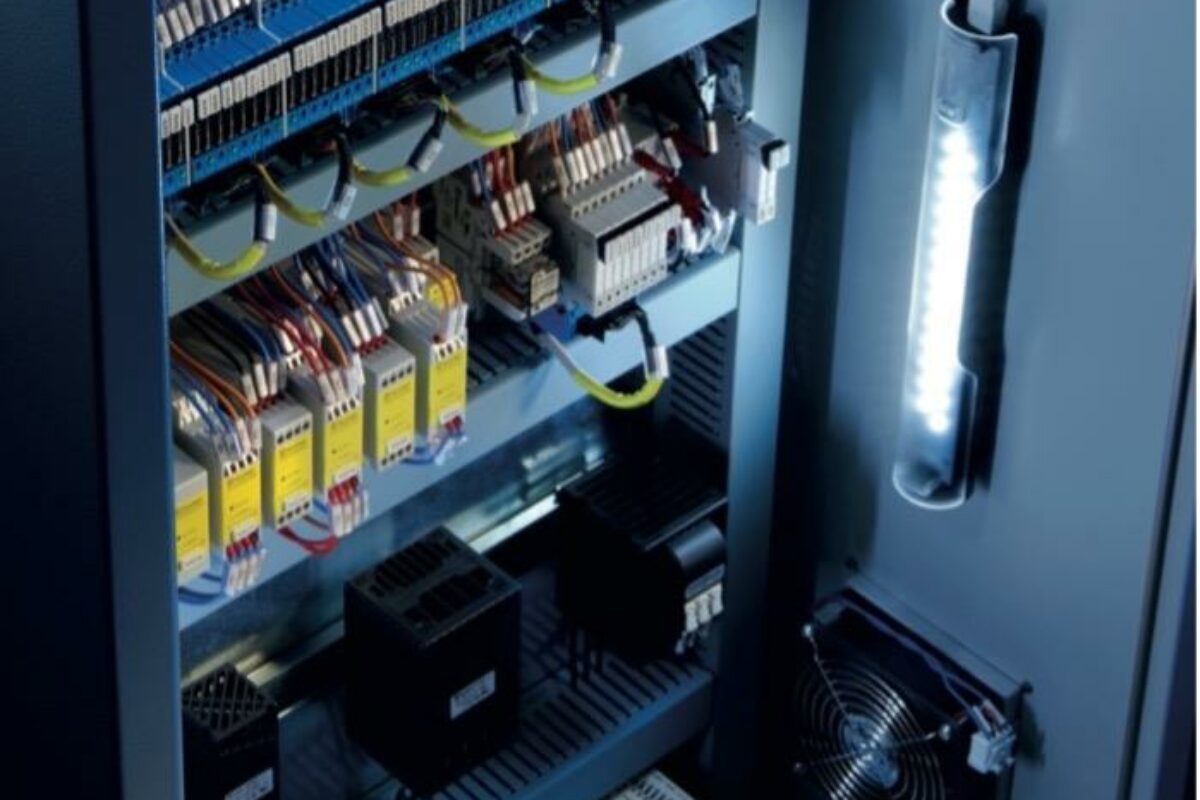

Au-delà de la stricte régulation thermodynamique, l’efficience d’une armoire électrique dépend également de son aménagement fonctionnel. La visibilité lors des phases de diagnostic est assurée par des solutions d’éclairage LED dédiées, comme la Série 7L de Finder. Avec des flux lumineux atteignant 1200 lumens pour le modèle 7L.46, ces lampes à fixation magnétique ou vissée sécurisent les manipulations techniques en éliminant les zones d’ombre. Cette approche ergonomique se complète par l’installation de prises modulaires sur rail de la Série 7U. Conformes aux normes VDE et identifiables par leur boîtier jaune, ces prises 230 V peuvent rester alimentées indépendamment du reste de l’armoire, facilitant l’usage d’appareils de mesure ou d’ordinateurs de programmation par les techniciens.

La distribution de la puissance et l’organisation des flux de courant sont quant à elles fiabilisées par les blocs de répartition de la Série 9D, disponibles en versions monophasées ou triphasées jusqu’à 11 connexions. L’ensemble de ces dispositifs participe à une stratégie de maintenance préventive cohérente. Pour faciliter le choix des équipements, l’utilisation d’un configurateur en ligne permet de simuler les besoins thermiques réels d’une installation neuve ou existante. En intégrant ces solutions dès la phase de conception, les industriels réduisent drastiquement le risque d’arrêts de production non planifiés et optimisent le coût total de possession (TCO) de leurs infrastructures électriques.

Encart technique – Maîtrise du point de rosée et régulation hygrothermique

Le point de rosée correspond à la température à laquelle la vapeur d’eau contenue dans l’air se condense sous forme liquide. Pour une armoire électrique, ce phénomène est critique car l’eau condensée génère corrosion et arcs électriques. Le calcul de ce point critique repose sur la relation entre la température ambiante et l’humidité relative (HR). Par exemple, à 20 °C et 65 % d’HR, le point de rosée se situe vers 13 °C. Un hygro-thermostat performant doit être réglé pour activer le chauffage dès que la température interne s’approche de ce seuil ou que l’humidité dépasse 60 %. Cette régulation prévient la saturation de l’air et protège l’intégrité des circuits.

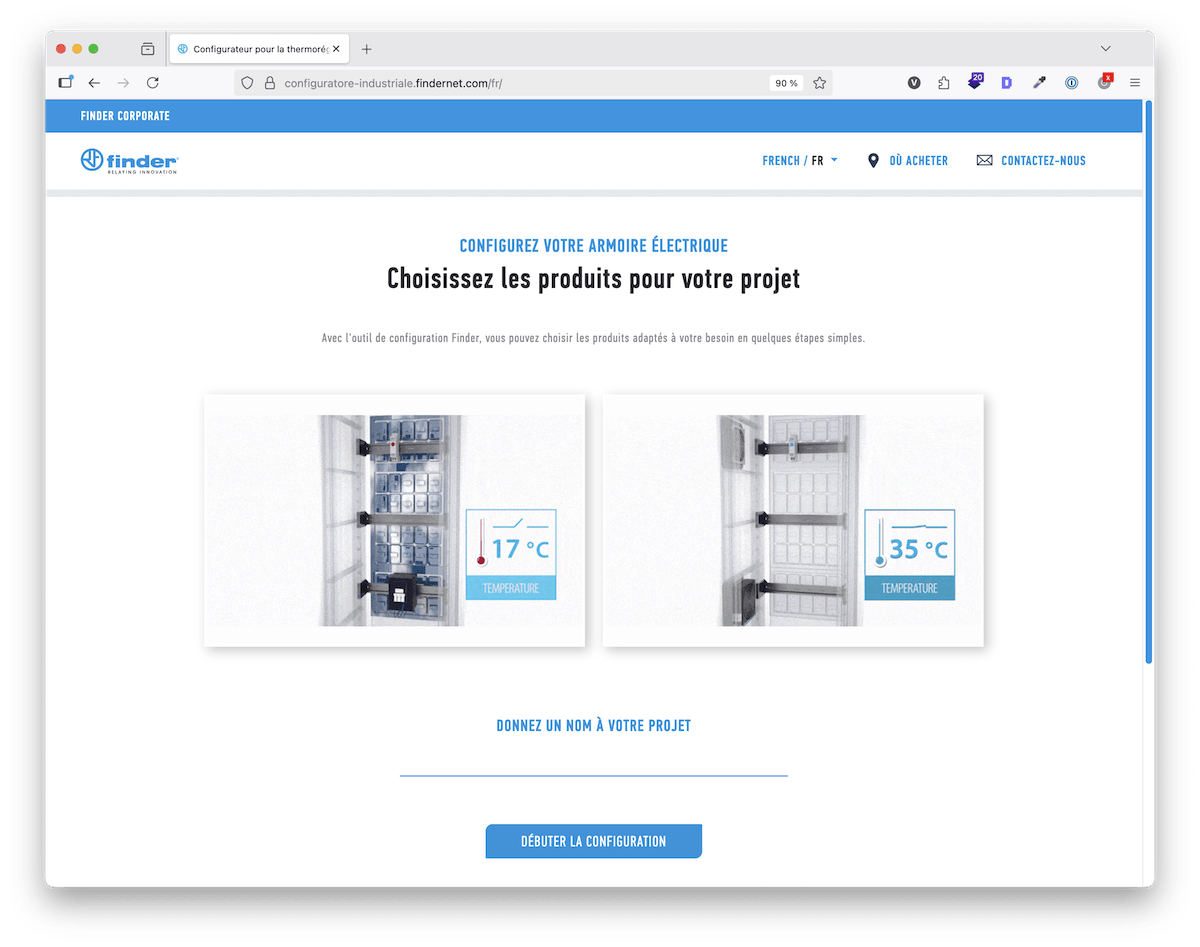

L’outil de configuration Finder

Pour aider les installateurs et bureaux d’études, Finder propose un outil en ligne gratuit de configuration des armoires. Ce configurateur industriel permet, en quelques étapes guidées, de choisir les bons composants (thermostats, résistances, ventilateurs, lampes, etc.) selon les dimensions et l’environnement de l’armoire.

C’est l’outil idéal pour obtenir la bonne température et l’éclairage optimal à l’intérieur des armoires électriques. Il suffit d’indiquer les données du projet (taille de l’armoire, localisation, températures extrêmes, puissance dissipée, etc.) pour que le configurateur recommande les appareils Finder adéquats. Cet outil simplifie la sélection des produits et garantit un dimensionnement correct selon les normes en vigueur.

N’hésitez pas à utiliser le configurateur industriel en ligne pour faciliter le choix des équipements Finder : rendez-vous sur https://configuratore-industriale.findernet.com/fr/ pour optimiser votre armoire électrique.
