Une transmission de puissance de qualité impose un parfait alignement entre les deux machines, c’est-à-dire entre les arbres de ces machines. Avec cet article, Suco-VSE présente les notions de base à connaitre sur les accouplements élastiques et les lanternes.

Les accouplements élastiques interviennent dans la transmission de puissance. Ils permettent la transmission d’un couple et d’une vitesse entre deux machines tournantes :

• Une machine menante
• Une machine menée

Une transmission de puissance de qualité impose un parfait alignement entre les deux machines, c’est-à-dire entre les arbres de ces machines.

Nous proposons des lanternes pour assurer cet alignement correct. Elles se déclinent en différentes tailles, matières, et configurations (brides cylindriques, brides rectangulaires…) et peuvent être proposées avec toutes sortes d’accessoires permettant de répondre à vos besoins spécifiques tels que brides d’amortissements, équerres…

Notions de base sur les accouplements élastiques et les lanternes

L‘accouplement Softex® est un accouplement élastique très résistant, constitué de trois parties distinctes s‘imbriquant l‘une dans l‘autre (moyeu menant /flector/moyeu mené). Ils sont souvent utilisés pour des applications hydrauliques telles que des centrales, bancs d’essais, hydraulique mobile, machines-outils…

La lanterne, livrée prête à l’emploi, s’insère entre le moteur et la pompe. En se fixant sur la bride de chaque élément, elle permet un alignement correct entre ces deux éléments.  Le dispositif (lanterne + accouplement) s’adapte à toutes les marques de pompes et moteurs. Certaines lanternes sont normalisées et d’autres peuvent être réalisées à la demande.

• Les accouplements élastiques

Des 3 parties constitutives d’un accouplement élastique Softex®, les deux moyeux peuvent être dans différentes matières (Aluminium ou acier fritté pour les petites tailles et fonte ou acier pour les tailles les plus grandes). Ils peuvent être livrés avec différents usinages de finition au niveau des alésages (cylindrique ou conique, métrique ou impérial).

La partie centrale élastique (appelée flector) permet d‘atténuer les à-coups, les vibrations ainsi que le bruit. De plus, le flector, très résistant, offre une grande compatibilité avec les huiles, les graisses, différents solvants, l‘ozone ainsi qu‘aux variations météorologiques.

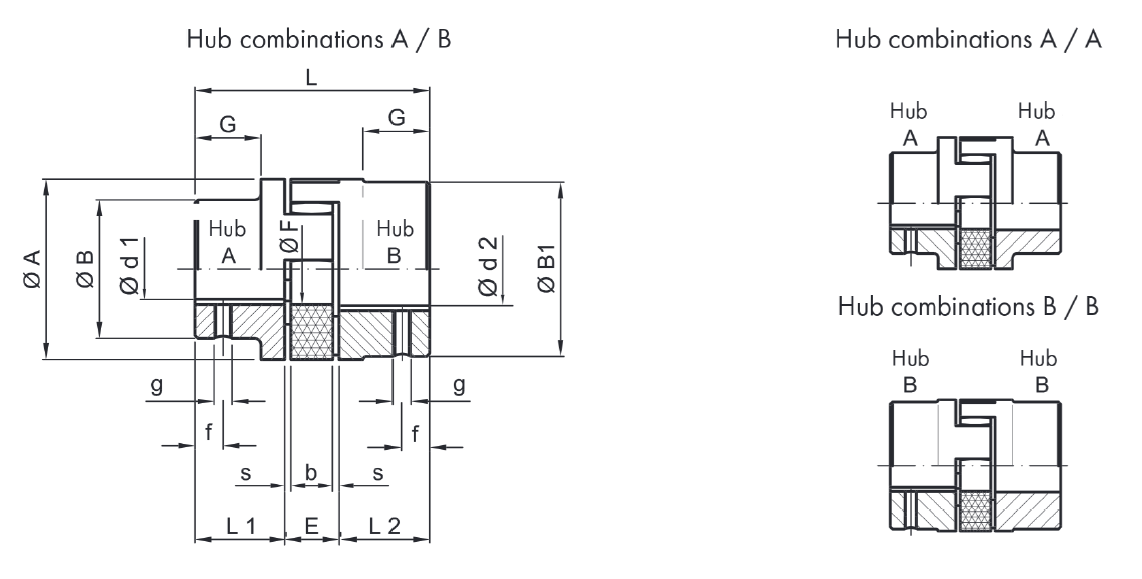

La conception intrinsèque de l‘accouplement (moyeu menant/flector/moyeu mené) permet de compenser les défauts d‘alignement angulaire et radial des arbres.

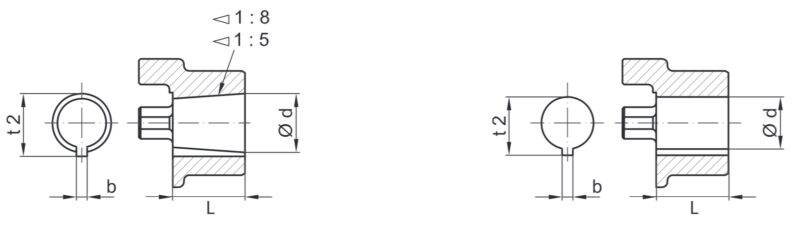

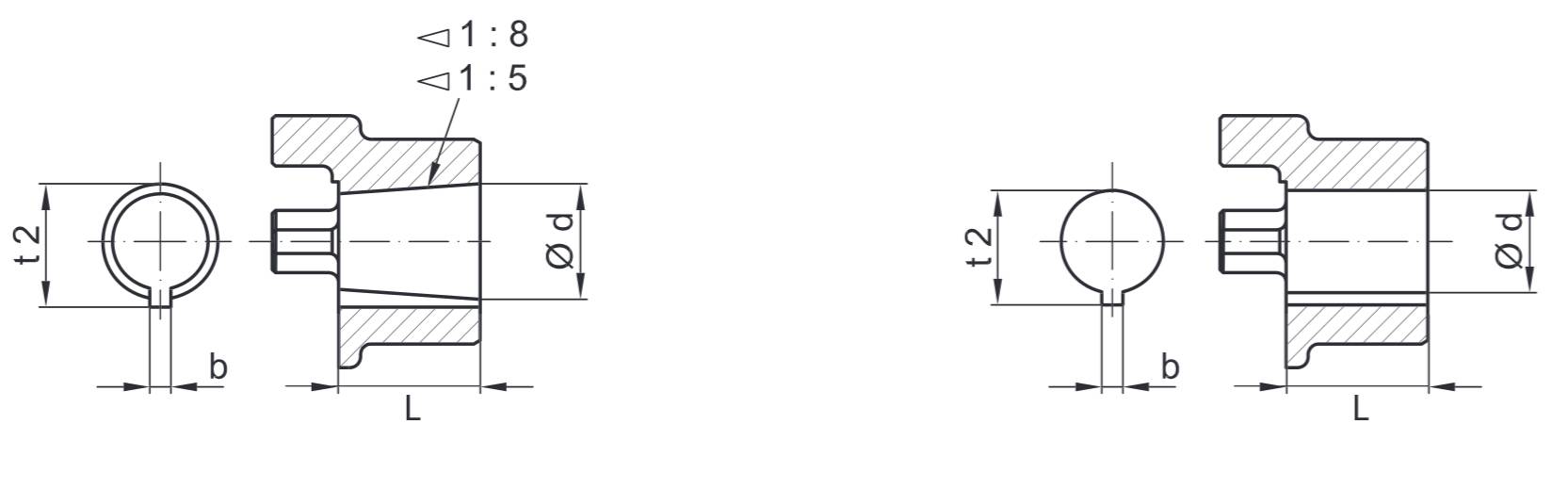

Alésage conique (à gauche) / Alésage Cylindrique (à droite)

• Les lanternes

Les lanternes peuvent permettre le raccordement entre un moteur électrique et une pompe hydraulique. Elles sont habituellement fabriquées en aluminium ou en acier. Elles permettent de garantir un bon alignement entre deux lignes d’arbre. Elles peuvent être équipées de brides cylindriques ou rectangulaires (pour certaines pompes à engrenage par exemple).

Pour la connexion du moteur sur la lanterne, seuls les trous taraudés prévus à cet usage doivent être utilisés.

Le vissage dans les trous taraudés de la lanterne doit être réalisé sur toute la longueur. La sélection de la longueur des vis doit tenir compte de cette exigence.

Lors de l’utilisation d’une équerre support, les vis utilisées pour fixer le moteur sur l’ensemble lanterne + équerre doivent être d’une longueur suffisante pour permettre la mise en place d’un écrou pour le serrage.

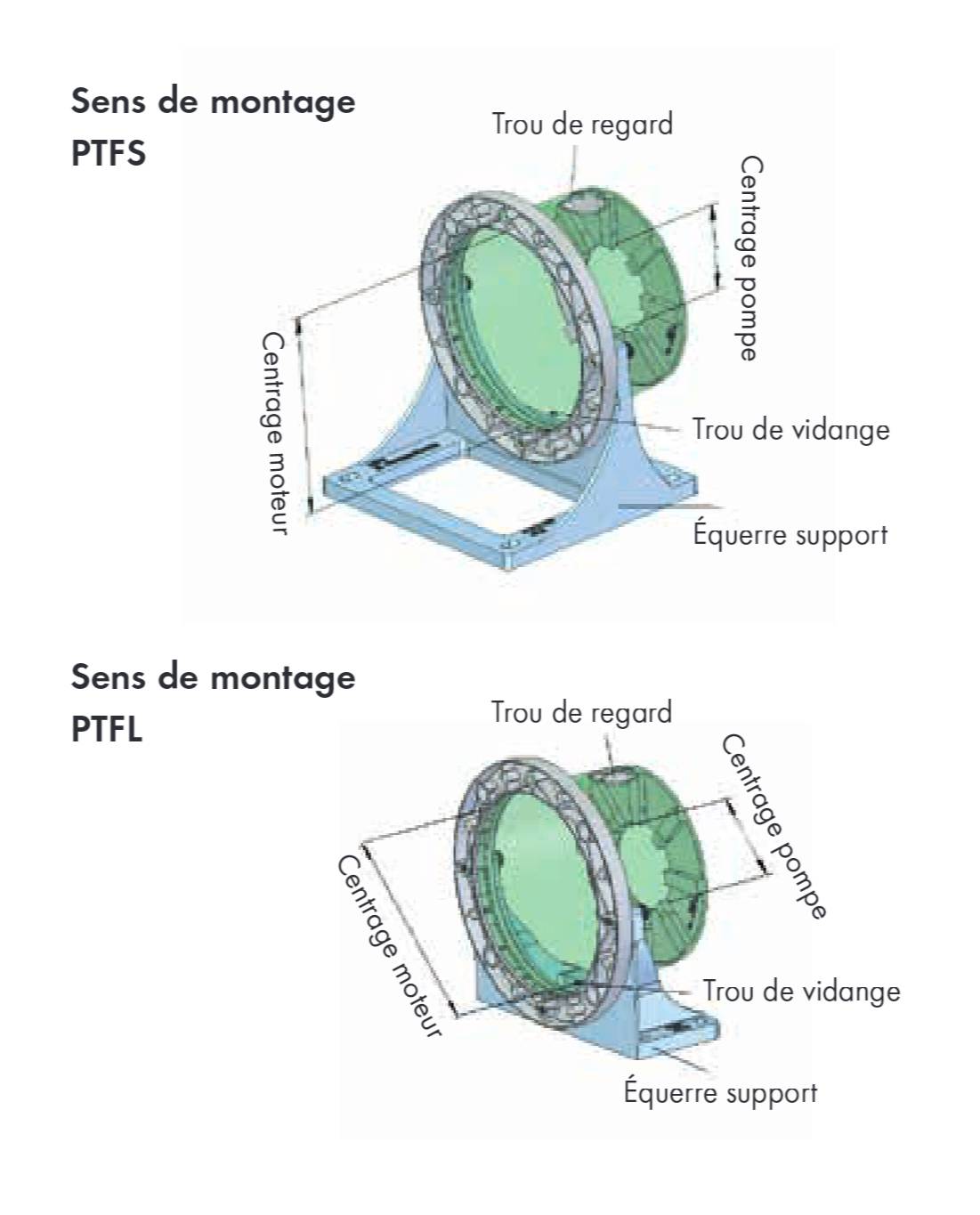

Prendre garde au sens de montage de la lanterne!

Les lanternes peuvent être équipées de différents accessoires :

• Brides d’amortissement (cylindriques ou rectangulaires),
• Equerres support (aluminium ou acier),
• Patins, brides, anneaux d’amortissement,
• Flasques de montage et leurs joints.

Notre force : un grand stock à votre disposition

Il existe un grand nombre de références d’accouplements élastiques (à découvrir en cliquant ici) et de lanternes (à découvrir en cliquant ici). En effet, leurs caractéristiques techniques et leur finition (finition alésage avec rainure de clavette, conique, cylindrique, et denture pour des accouplements flexibles par exemple) varient selon le modèle. Chaque modèle répond à un besoin spécifique.

Vous avez un besoin spécifique ? Nous avons l’accouplement répondant à ce besoin. Notre priorité : vous livrer dans des délais les plus courts pour permettre à votre machine de démarrer au plus vite. Notre délai moyen est de 24/48 h pour les références disponibles sur notre site avec un délai de 24 h pour une commande avant midi. Comptez une semaine pour la livraison de lanternes.

Notre stock est composé de plus de 200 références représentant environ 1000 pièces à votre disposition. Nous vous proposons un large choix de diamètres possibles variant de 6 à 145 mm. Nos lanternes peuvent être dimensionnées pour une large gamme d’utilisation avec des motorisations de 0,037kW à 480 kW selon les configurations.

Un service sur mesure pour trouver le produit normalisé qu’il vous faut

Chez Suco-VSE France, nous disposons des ressources humaines et techniques vous apportant une proposition adaptée à votre besoin selon vos exigences. Notre support technique et commercial est réactif, professionnel et formé à l’utilisation du logiciel HBE. Ce logiciel permet une définition précise de l’accouplement ainsi que de la lanterne quelle que soit l’application client.

Au moment de l’offre, un plan en format PDF ou STP est transmis, permettant de valider l’adéquation des produits sélectionnés.

Suivez le guide…

Le logiciel HBE permet de définir les composants (accouplement, lanterne et accessoires) selon les caractéristiques de l’application. Voici un exemple ci-dessous :

MOTEUR :

• montage : horizontal
• configuration : B5
• vitesse de rotation : 1500 tr/min
• fréquence : 50 Hz
• puissance : 2,2 kW

POMPE :

• fabricant : ITALIEN
• type de pompe : groupe 2

ACCOUPLEMENT :

• type SOFTEX
• moyeu coté arbre moteur allongé

LANTERNE :

• type et matière : standard alu
• accessoires : équerre support en aluminium.

La sélection ci-dessous a été obtenue (plan remis au client) dans des délais courts.

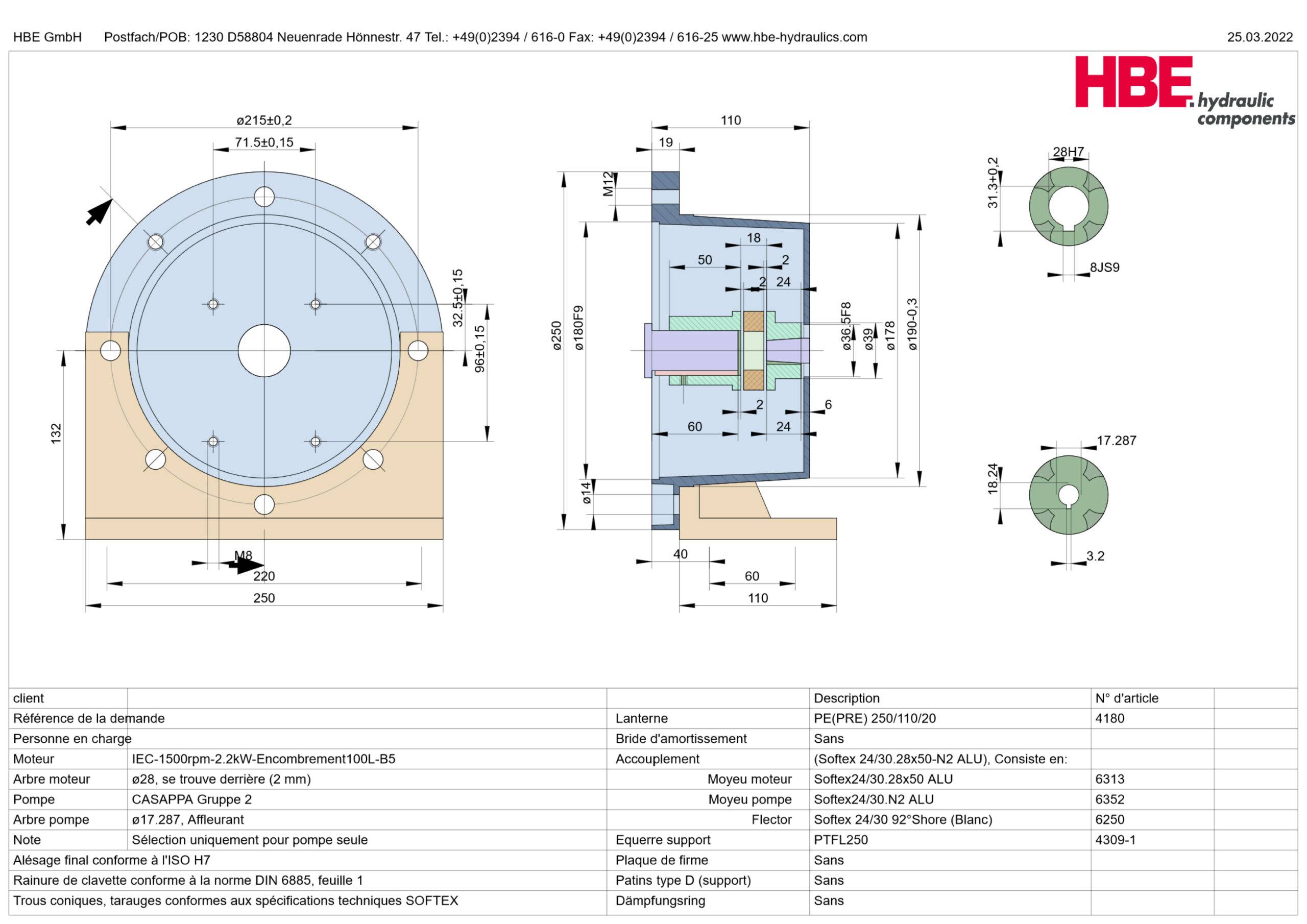

Plan fourni au client

Ne vous trompez pas de référence ! Faites appel à un expert qui, grâce à un service technique et commercial performant et à un stock très important de moyeux et de flectors, vous apportera la solution à votre problème dans des délais les plus courts.
