Avez-vous déjà remarqué comment certaines machines industrielles semblent fonctionner toutes seules, sans intervention humaine ? Derrière cette magie de l’automatisation se cache un cerveau : l’Automate Programmable Industriel Compact. Compact, robuste et intelligent, cet outil est la clé de voûte des lignes de production modernes. Mais comment fonctionne-t-il réellement ? Décryptage !

Un article écrit et offert par Roots Industrie (à découvrir sur Linkedin)

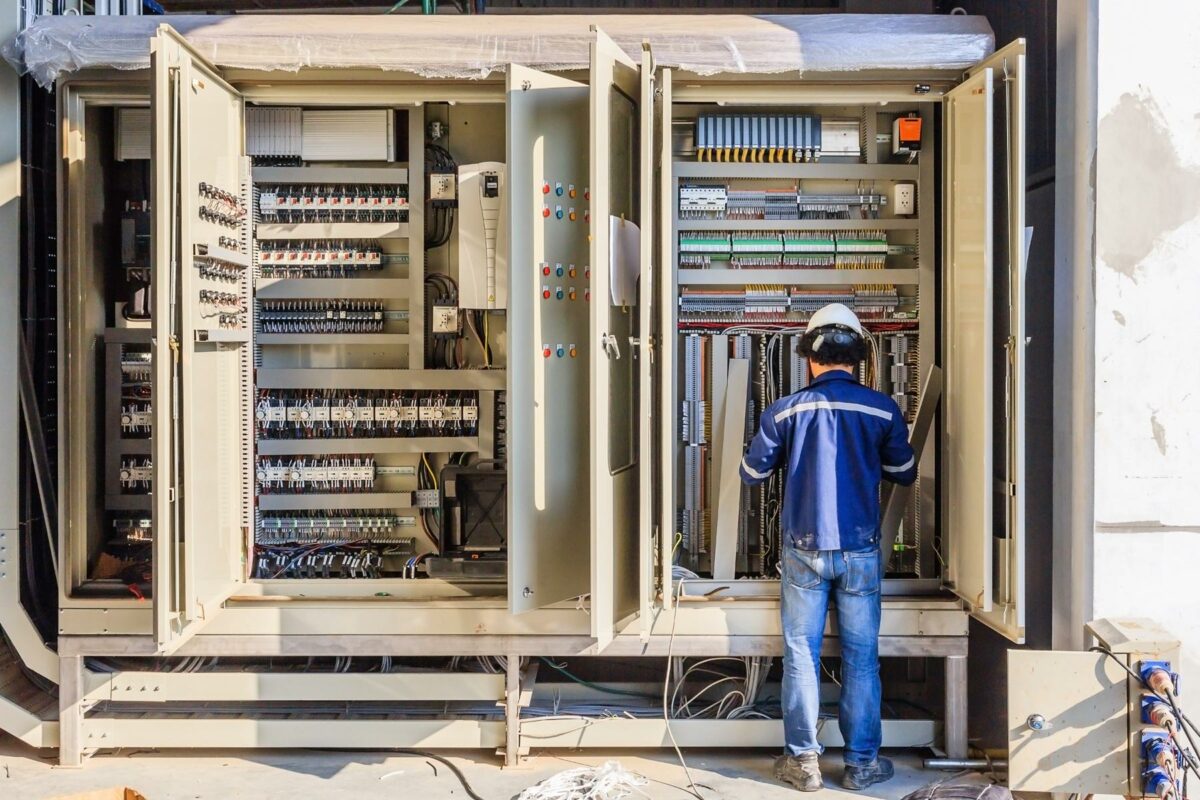

Les Automates Programmable Industriel (API) sont présents partout dans l’industrie :

• ✅ Sur les chaînes de production pour automatiser l’assemblage de produits
• ✅ Dans l’agroalimentaire pour contrôler la température et le dosage des ingrédients
• ✅ Dans le transport et la logistique pour piloter les convoyeurs
• ✅ Sur les lignes de conditionnement pour gérer la cadence et la qualité

Bref, dès qu’un processus industriel doit être automatisé avec précision, un automate compact est dans les parages !

Un outil clé pour les industries modernes, alliant efficacité, compacité et fiabilité

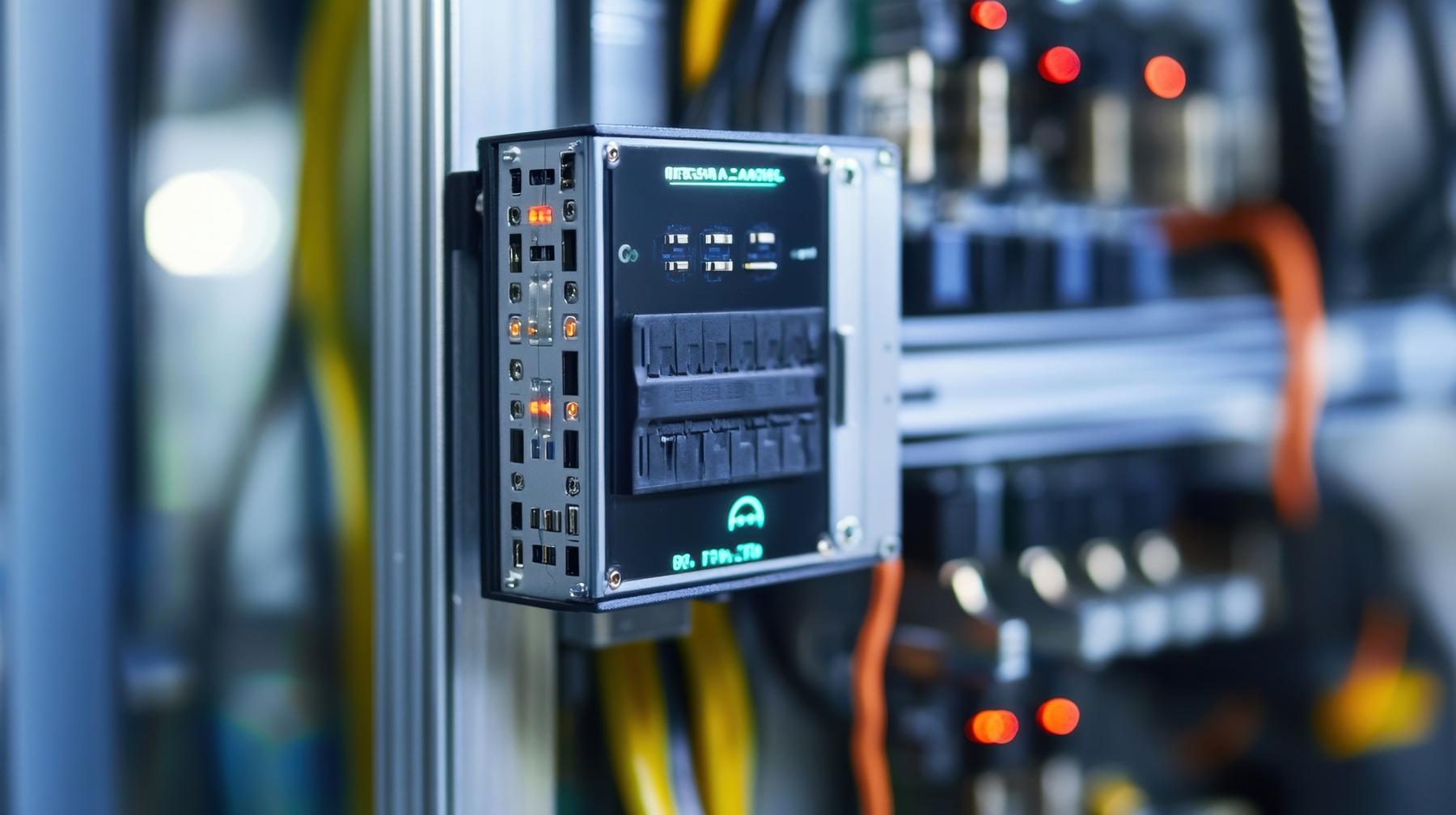

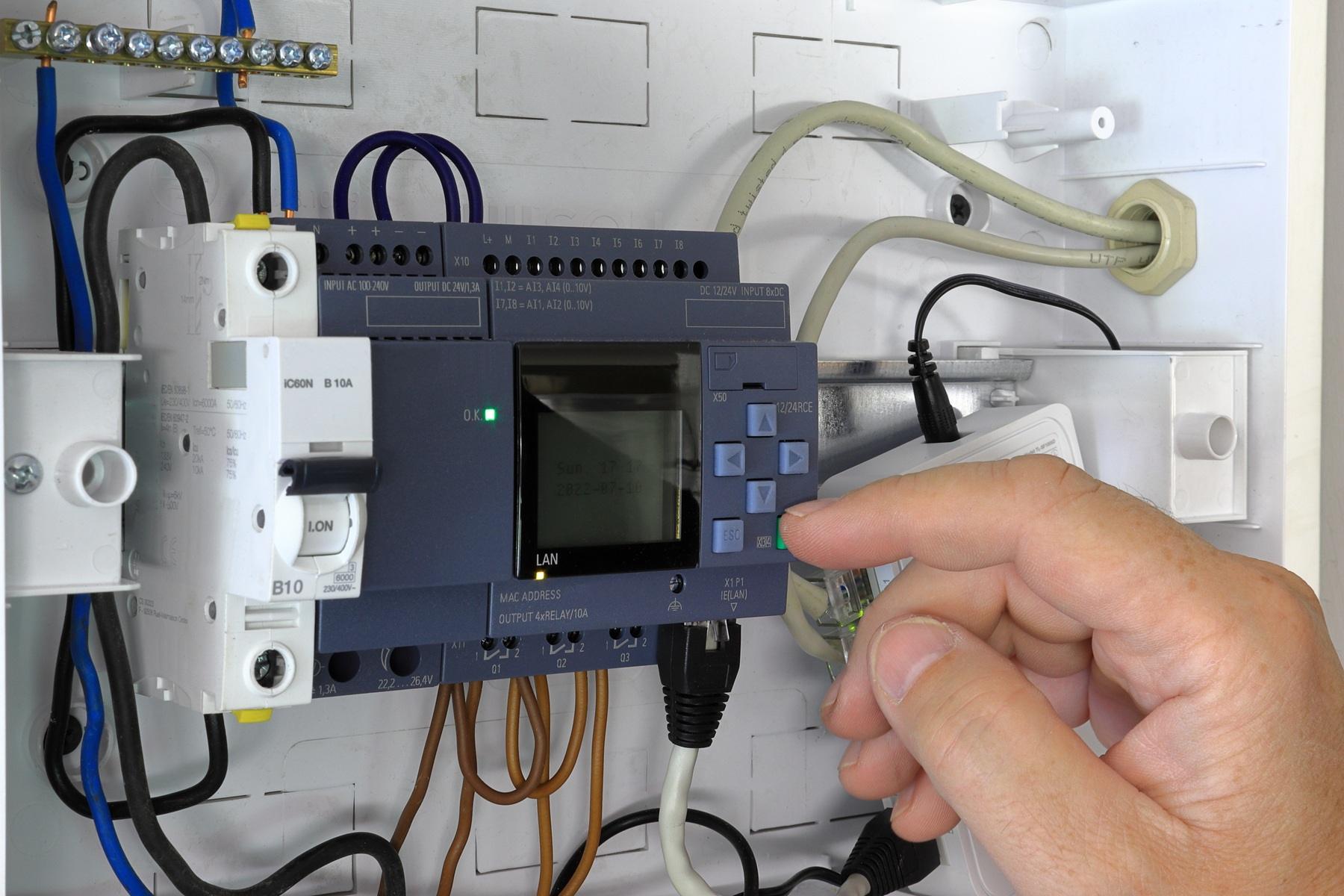

Un API compact est un mini-ordinateur conçu pour exécuter automatiquement des tâches répétitives en contrôlant divers équipements industriels. Son atout principal ? Tout est intégré dans un seul boîtier : unité centrale, entrées/sorties et alimentation. Simple et efficace ! Il est principalement composé de :

• Un automate programmable compact se compose de plusieurs éléments clés :
• Unité Centrale de Traitement (CPU) – Le cerveau qui exécute le programme utilisateur.
• Modules d’Entrées (E/S) – Reçoit les signaux des capteurs.
• Modules de Sorties (E/S) – Pilote les actionneurs (moteurs, vannes, indicateurs).
• Module d’Alimentation – Fournit l’énergie nécessaire.
• Interfaces de Communication – Permet l’échange de données (Ethernet, Modbus, Profibus).
• Mémoire – Stocke les programmes et les variables du système.
• Horloge Temps Réel – Gère les événements et cycles automatisés.
• Interface Homme-Machine (HMI) – Écran de supervision et de commande (optionnel).

Le principe de fonctionnement des API compacts

Un automate compact fonctionne en cycle de scrutation, un processus en 4 étapes répétées en boucle :

• 1️⃣ Lecture des entrées – Il récupère les signaux des capteurs
• 2️⃣ Traitement du programme – Il exécute les instructions définies en fonction des entrées
• 3️⃣ Mise à jour des sorties – Il active ou désactive les actionneurs (moteurs, vannes…)
• 4️⃣ Diagnostic et surveillance – Il détecte d’éventuelles anomalies et génère des alertes

Tout cela en quelques millisecondes !

Des avantages…

• ✔️ Gain de place – Son format tout-en-un facilite l’installation et réduit l’encombrement
• ✔️ Facilité d’utilisation – Programmable avec des logiciels intuitifs
• ✔️ Fiabilité – Fonctionne 24/7 avec un minimum de maintenance
• ✔️ Réduction des coûts – Moins de câblage et d’équipements supplémentaires

… et quelques inconvénients

• ⚠️ Capacité limitée – Moins évolutif qu’un automate modulaire.
• ⚠️ Nombre d’E/S restreint – Peut ne pas convenir aux applications complexes.
• ⚠️ Puissance de traitement inférieure – Moins performant que certains PLC industriels haute gamme.

L’avenir des API compacts : vers une automatisation plus intelligente

L’essor des technologies de l’Internet des Objets (IoT) et de l’intelligence artificielle (IA) pourrait bien redéfinir l’avenir des API compacts. Les perspectives d’intégration au cloud pour un suivi en temps réel à distance, ainsi que l’utilisation de protocoles industriels avancés comme OPC-UA et MQTT, ouvrent de nouvelles possibilités. Ces automates pourraient ainsi devenir plus intelligents, capables d’ajuster automatiquement leurs paramètres en fonction des données recueillies en temps réel. Une telle évolution offrirait de nouvelles opportunités pour optimiser la performance des lignes de production et améliorer la maintenance prédictive.
