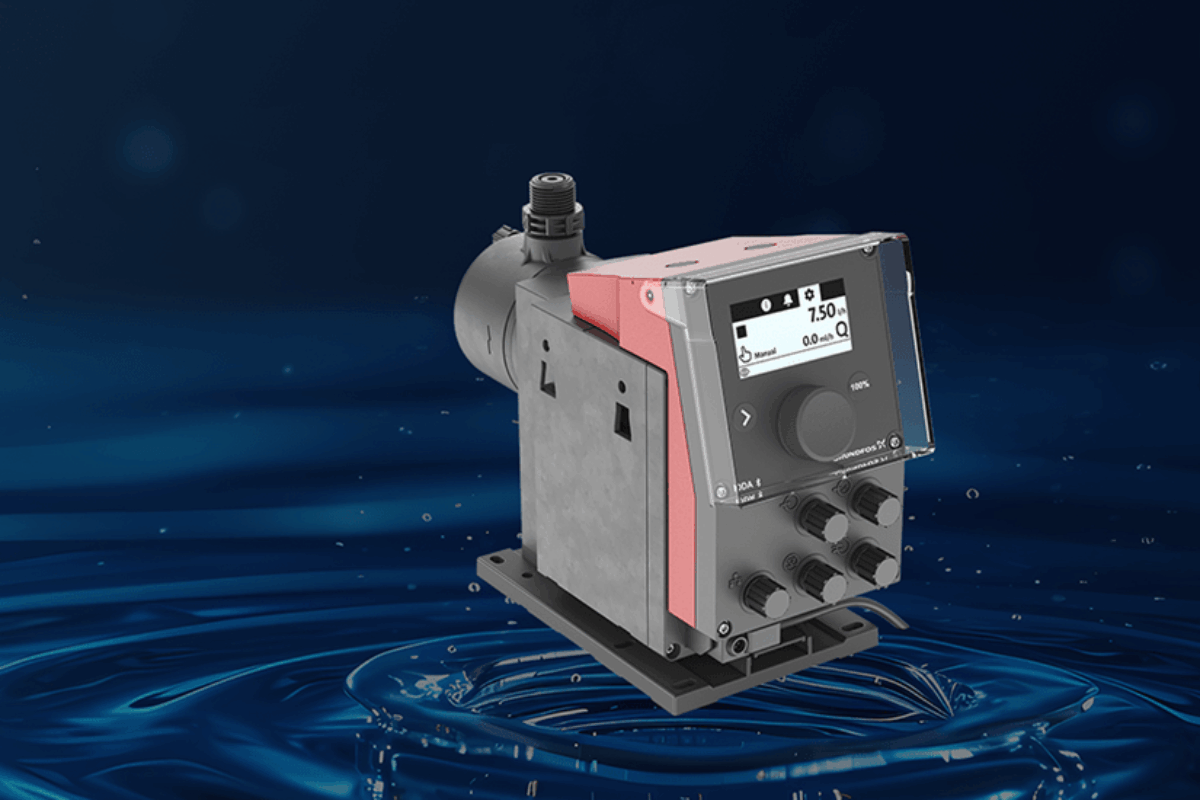

L’intégration des moteurs pas-à-pas dans les pompes doseuses a transformé la précision des injections chimiques industrielles. La gamme Smart Digital DDA de Grundfos illustre cette rupture technologique en offrant un rapport de réglage inédit de 1/3000. Au-delà de la performance mécanique, le choix entre les variantes de pilotage AR (Alarm Relay) et FCM (Flow Control Management) détermine la capacité de l’installation à s’auto-adapter aux perturbations hydrauliques.

L’époque des pompes doseuses électromagnétiques à  « débit fortement pulsatoire » semble révolue pour les applications de précision. Dans les processus critiques — traitement des eaux, industrie pharmaceutique ou agroalimentaire — la stabilité du flux est devenue le critère prépondérant. C’est sur ce terrain que la technologie Digital Dosing™, embarquée dans la gamme DDA, se distingue en remplaçant les solénoïdes classiques par un moteur pas-à-pas puissant à vitesse variable.

Une cinématique dissociée pour gérer la viscosité

La véritable innovation de cette architecture réside dans la gestion du cycle d’aspiration et de refoulement. Contrairement aux technologies traditionnelles où le profil de vitesse est est constant sur un cycle aspiration refoulement, le moteur pas-à-pas permet de dissocier les vitesses des deux phases.

La pompe peut ainsi réaliser une course d’aspiration lente et constante — idéale pour les produits visqueux ou dégazants — tout en maintenant une course de refoulement adaptée au débit requis. Cette cinématique supprime les pics de pression destructeurs et assure un dosage continu et homogène, même à des micro-débits (dès 2,5 ml/h). Ce contrôle total de la course permet d’atteindre un rapport de réglage (Turndown ratio) de 1:3000, là où les standards du marché peinent à dépasser 1:100.

Variante DDA-AR : La robustesse pour les process stabilisés

Le modèle DDA-AR (Alarm Relay) constitue le socle industriel de la gamme. Il est conçu pour les installations où la boucle de régulation est gérée par un automate externe (PLC) ou lorsque les conditions hydrauliques sont stables.

Techniquement, cette version combine la précision mécanique du moteur pas-à-pas avec des interfaces de commande classiques :

• Pilotage externe : La pompe réagit aux signaux impulsionnels ou analogiques (0/4-20 mA) envoyés par le système de contrôle-commande.
• Sécurité basique : Elle dispose de relais de sortie pour remonter les états d’alarme (niveau bas, avarie) vers la salle de contrôle.

C’est la solution privilégiée pour les dosages proportionnels simples où le besoin principal est la fiabilité mécanique sans intelligence embarquée complexe.

Variante DDA-FCM : L’intelligence distribuée en “boucle fermée”

Pour les environnements où la pression de refoulement fluctue ou lorsque la traçabilité du produit injecté est critique, la variante DDA-FCM (Flow Control Management) change de paradigme. Elle ne se contente plus d’exécuter une consigne, elle vérifie son application réelle.

Grâce à un capteur de pression intégré à la tête de dosage, le système analyse le diagramme de pression de chaque course. Cela débloque deux fonctionnalités majeures :

• AutoFlowAdapt : C’est l’atout maître de la version FCM. Si la contre-pression du réseau change (montée en charge d’un filtre, variation de débit principal), la pompe détecte immédiatement l’écart de débit et corrige automatiquement la vitesse du moteur pour maintenir la consigne stricte. La régulation se fait en “boucle fermée” interne, sans nécessiter de débitmètre externe coûteux.
• Diagnostic avancé : Le système sait distinguer une surpression (ligne bouchée) d’une chute de pression (rupture de conduite) ou de la présence de bulles d’air (cavitation). En cas de bulles, la pompe peut initier une séquence de coups rapides pour chasser l’air et réamorcer le dosage, évitant un arrêt de production.

Bilan opérationnel

Le choix entre AR et FCM ne se fait pas sur la qualité du dosage — identique grâce au moteur pas-à-pas — mais sur la stratégie de maintenance et de sécurité. Là où la DDA-AR demande une surveillance externe, la DDA-FCM agit comme un capteur intelligent, capable d’optimiser la consommation de réactifs et de garantir la conformité du process de manière autonome.

Encart Technique – L’anti-cavitation par gestion de course

Le principal ennemi du dosage de précision est la cavitation, souvent causée par des produits volatils (hypochlorite) ou visqueux aspirés trop brutalement. La technologie pas-à-pas résout ce problème physique par le “SlowMode”. En étirant temporellement la phase d’aspiration (jusqu’à 50% ou 25% de la vitesse nominale), la pompe laisse le temps au liquide de remplir la tête de dosage sans créer de dépression excessive. Le moteur accélère ensuite sur la phase de refoulement pour compenser le temps perdu et garantir le débit cible. Ce pilotage fin est impossible avec une pompe à solénoïde classique qui fonctionne par impulsions binaires “tout ou rien”.
