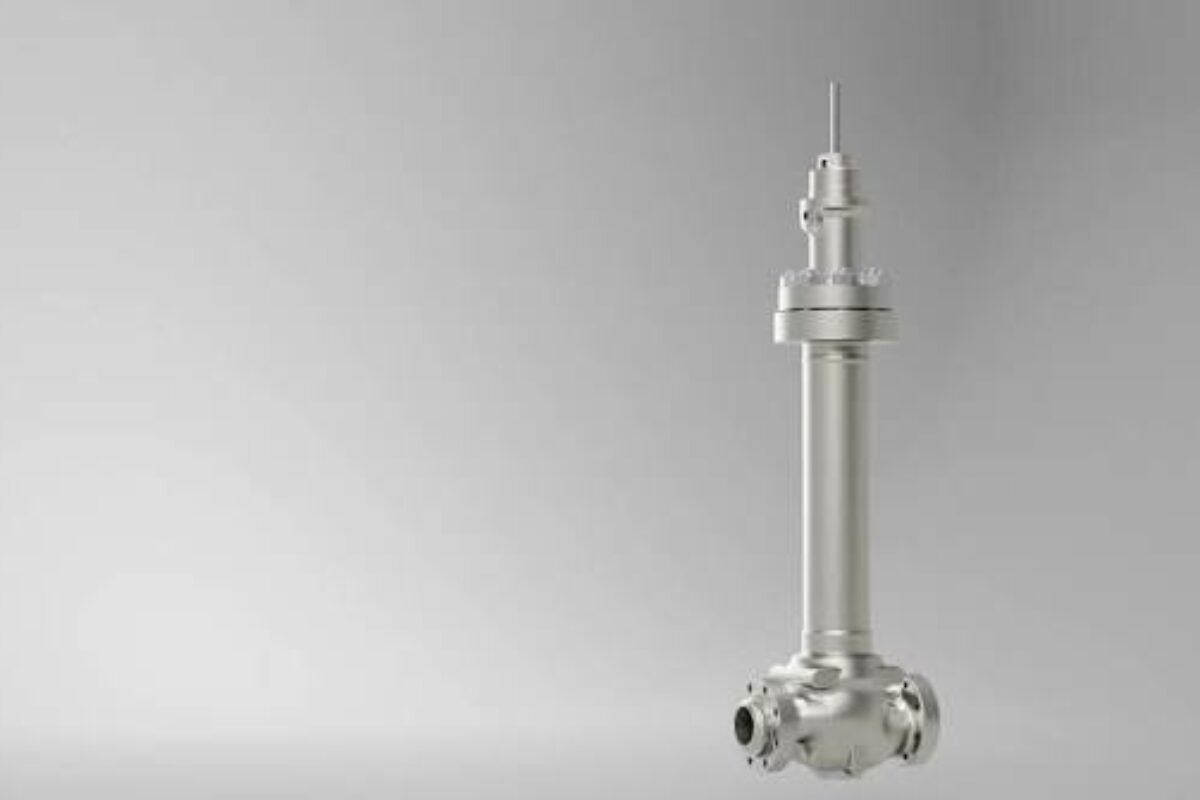

La vanne de régulation Fisher IC2 intègre une extension étroite et un déflecteur de fluide pour minimiser la conduction thermique dans les applications à très basses températures. Sa conception simplifie la maintenance des installations critiques, tandis que son système d’étanchéité avancé réduit les fuites fugitives à moins de 100 ppm.

Dans les unités de séparation d’air, la liquéfaction de l’hydrogène ou la production de GNL, la gestion des fluides cryogéniques impose des contraintes mécaniques extrêmes. Les équipements, souvent logés dans des caissons froids isolés, doivent fonctionner de manière fiable à des températures descendant jusqu’à -269 °C. Pour répondre à ces défis, Emerson déploie la vanne Fisher IC2, une solution spécifiquement conçue pour limiter les pertes d’énergie et garantir la pérennité des composants internes dans des environnements où la moindre conduction thermique pénalise la rentabilité du procédé.

Limitation des transferts thermiques et efficacité énergétique

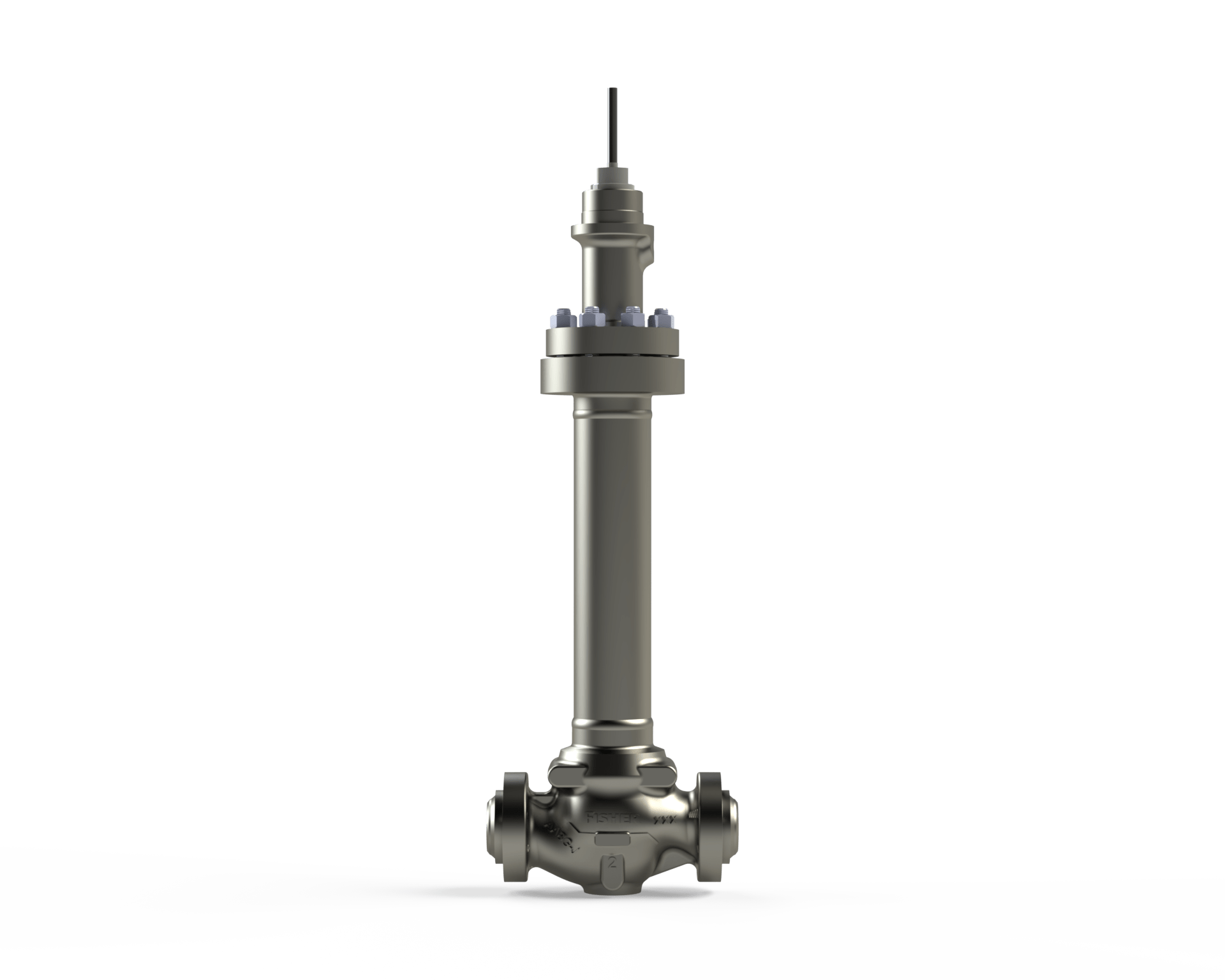

L’innovation majeure de cette vanne réside dans l’optimisation de son profil structurel. L’intégration d’un diamètre d’extension étroit couplé à un déflecteur de fluide permet de créer une barrière thermique efficace. Cette configuration limite la remontée de chaleur vers l’extérieur du caisson froid, réduisant ainsi l’énergie nécessaire pour maintenir le fluide de procédé à sa température cible.

En complément de cette isolation thermique, la vanne est équipée du système de garniture et de soufflet ENVIRO-SEAL. Cette technologie garantit un niveau d’étanchéité supérieur, limitant les émissions fugitives à un maximum de 100 parties par million en volume (ppmv). En atteignant ou en dépassant les normes environnementales les plus strictes, cette architecture sécurise les flux de produits et minimise l’impact écologique des sites industriels.

Maintenance facilitée par accès supérieur

La conception de la vanne IC2 a été pensée pour simplifier les interventions techniques sur des systèmes souvent difficiles d’accès. Grâce à une architecture dite “top-entry” (entrée par le haut), l’ensemble des composants internes peut être révisé sans avoir à désolidariser le corps de la vanne de la tuyauterie. Cette caractéristique est cruciale pour les équipements installés dans des enceintes isolées où l’espace est restreint.

Le constructeur a poussé la modularité en proposant un ensemble de tige modulaire et un soufflet remplaçable de manière indépendante. Le remplacement du clapet et de la bague de siège est facilité par un outil spécifique fourni, permettant de réduire considérablement la durée des arrêts de maintenance. L’utilisation d’un écrou de garniture unique simplifie également les réglages lors des phases de remise en service.

Robustesse mécanique et modularité

Pour supporter les cycles thermiques répétés, la vanne utilise des matériaux de construction renforcés et une étanchéité métal-métal. Ces choix techniques garantissent une stabilité dimensionnelle des pièces mobiles et préviennent l’usure prématurée des surfaces de contact.

Actuellement disponible dans des diamètres allant de 1 à 4 pouces (DN25 à DN100) avec une classification de pression CL600, cette gamme est destinée à devenir un standard pour le contrôle des fluides ultra-froids. L’interopérabilité des composants et la robustesse du design permettent aux exploitants d’optimiser leur TCO (coût total de possession) tout en améliorant la sécurité opérationnelle de leurs unités de liquéfaction.
