Circuits de refroidissement, vapeur ou condensats conditionnent directement la disponibilité d’une usine. Dans ces environnements thermiques sévères, le déploiement de capteurs radar et de transmetteurs de pression robustes prévient les dérives avant l’arrêt process. Cette surveillance continue fiabilise les équipements critiques, supprime les interventions d’urgence et optimise la maintenance.

Cet article est tiré du magazine dédié aux fluides Eureka Flash Info! Lisez et téléchargez tous les numéros sur le site internet d’Eureka Flash Info

Dans une usine, certaines installations attirent naturellement l’attention : lignes de production, réacteurs, cuves process, conditionnement, zones de stockage matières. Pourtant, d’autres équipements, souvent moins visibles, jouent un rôle tout aussi déterminant dans la disponibilité du site : les utilités industrielles ! Eau de refroidissement, vapeur, condensats, circuits de chauffage, air comprimé, gaz divers, réseaux de pompage, eau de process ou nettoyage : ces utilités ne produisent pas directement le produit final, mais elles rendent sa production possible. Lorsqu’elles fonctionnent correctement, elles se font oublier. Lorsqu’elles dérivent, c’est parfois toute l’installation qui ralentit, se met en sécurité ou s’arrête.

Dans ce contexte, la mesure de niveau et de pression devient un levier simple mais essentiel pour surveiller les réserves, anticiper les dérives, protéger les équipements et maintenir la continuité de production.

Des réseaux secondaires, seulement en apparence !

Les utilités industrielles sont souvent considérées comme des infrastructures de support. Elles alimentent en particulier les procédés en chaleur et en froid. Elles participent ainsi à la stabilité du process et à la performance énergétique du site. Un niveau trop bas dans une réserve d’eau de refroidissement, une pression instable dans un réseau, un retour de condensats mal maîtrisé ou une mesure erronée dans une chaudière vapeur peuvent rapidement avoir des conséquences concrètes : perte de rendement, déclenchement d’alarmes, arrêts préventifs, interventions de maintenance ou risque pour les équipements.

La difficulté vient du fait que ces points de mesure sont parfois installés dans des environnements contraignants: humidité, condensation, vapeur, températures élevées, pression importante, variations de densité, coups de bélier ou accès difficile. Le choix de l’instrumentation ne peut donc pas se limiter à une simple plage de mesure. L’instrumentation doit être choisie en tenant compte des conditions réelles d’exploitation.

Surveiller les réserves d’eau de refroidissement

L’eau de refroidissement fait partie des utilités les plus critiques dans de nombreuses industries. Elle permet de maintenir les équipements et les procédés dans leur plage de fonctionnement normale. Une réserve insuffisante ou une mesure peu fiable peut entraîner des risques de surchauffe, de baisse de performance ou d’arrêt de production. Sur ce type d’application, la mesure de niveau radar constitue une solution adaptée. Un capteur comme le VEGAPULS 21 ou le VEGAPULS C 21 de la société Véga permet de mesurer le niveau sans contact avec le liquide. Cette approche présente un avantage important : le capteur n’est pas exposé mécaniquement au fluide et ne subit pas d’usure liée au contact direct avec le produit.

Dans les bassins ou réservoirs d’eau de refroidissement, les conditions peuvent pourtant être perturbées par l’humidité, la condensation ou les variations de température. La technologie radar offre ici une mesure stable, indépendante de nombreux facteurs qui peuvent influencer d’autres principes de mesure. Pour l’exploitant, l’intérêt est double : disposer d’une information fiable sur la disponibilité de l’eau et réduire les interventions liées à l’encrassement ou aux dérives de mesure. La surveillance du niveau devient alors un outil de prévention, et non simplement une donnée de contrôle.

Mesurer dans les circuits vapeur et condensats

Les réseaux vapeur et condensats représentent un autre exemple d’utilités critiques. Ils sont présents dans de nombreux sites industriels, notamment lorsqu’il faut chauffer, stériliser, nettoyer, produire de l’énergie ou alimenter certains procédés thermiques. Mais la vapeur impose des contraintes particulières à l’instrumentation. Température élevée, pression importante, condensation, variations de constante diélectrique ou phénomènes de densité peuvent affecter la qualité de mesure. Dans ces conditions, une mesure approximative peut avoir des conséquences importantes. Sur les chaudières vapeur ou les réservoirs de condensats sous pression, la mesure de niveau ne sert pas uniquement à connaître une hauteur de liquide. Elle participe directement à la sécurité et à la disponibilité de l’installation. Un niveau trop bas peut provoquer une surchauffe. Un niveau trop haut peut perturber la qualité de la vapeur ou entraîner du condensat dans des zones où il ne devrait pas se trouver.

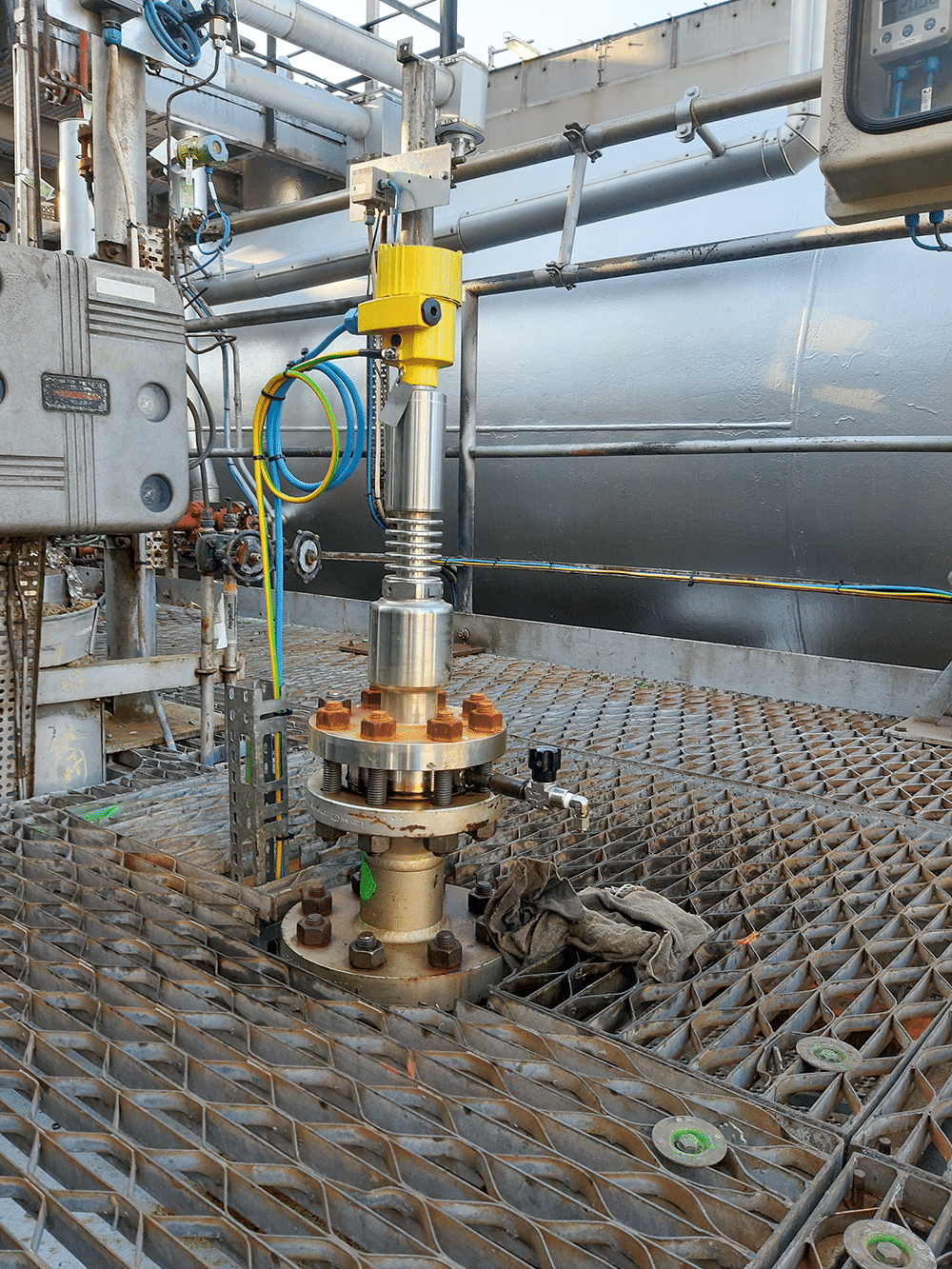

C’est dans ce type d’environnement que le VEGAFLEX 86, capteur radar à ondes guidées, trouve son intérêt. Sa conception est adaptée aux applications de niveau exigeantes, notamment en présence de vapeur, de température élevée et de pression importante. Selon l’application, il peut être utilisé avec compensation de vapeur afin de corriger les effets liés aux conditions de process. Dans un réseau vapeur, cette stabilité de mesure permet de mieux maîtriser les niveaux d’eau ou de condensats, d’éviter les dérives et de sécuriser l’exploitation. Le capteur devient un élément de fiabilisation du système, au même titre qu’une vanne, une pompe ou un organe de sécurité.

Sécuriser les seuils critiques

Sur certaines utilités, la mesure continue du niveau ne suffit pas toujours. Il peut aussi être nécessaire de détecter précisément des seuils hauts ou bas afin de déclencher une alarme, protéger un équipement ou éviter une situation dangereuse. C’est le rôle des détecteurs de niveau comme le VEGASWING 66, particulièrement adapté aux conditions difficiles de température et de pression jusqu’à 400°C/160 Bar. Sur une chaudière ou un circuit vapeur, la détection d’un niveau minimum ou maximum peut compléter une mesure continue afin d’apporter une sécurité supplémentaire.

Cette combinaison entre mesure continue et détection de seuil permet de répondre à deux besoins différents : suivre l’évolution du niveau en temps réel et réagir immédiatement lorsqu’une limite critique est atteinte. Pour l’exploitant, cela se traduit par une meilleure maîtrise de l’installation, mais aussi par une architecture de mesure plus robuste. Chaque instrument remplit une fonction claire : surveiller, alerter, sécuriser.

Contrôler la pression des réseaux utilités

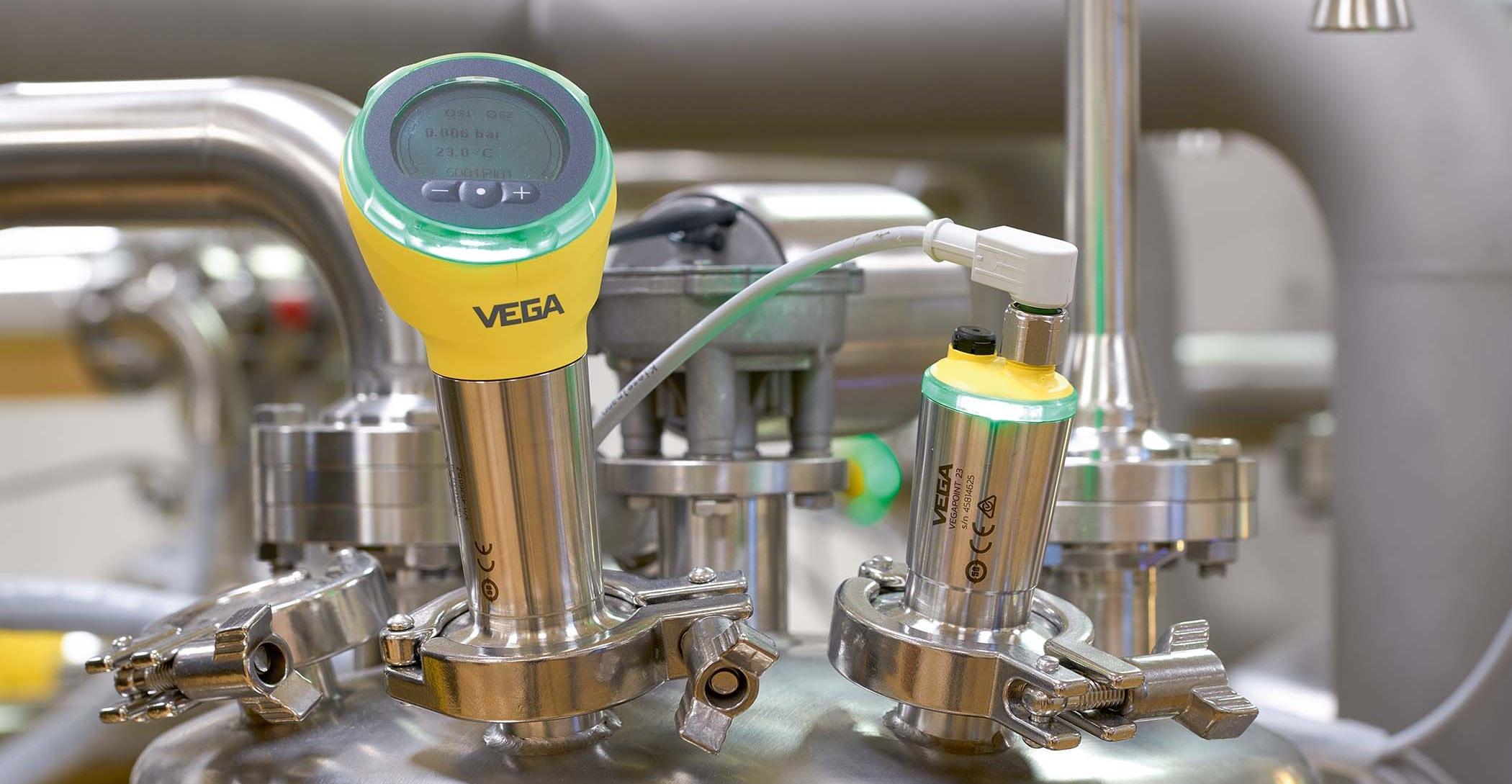

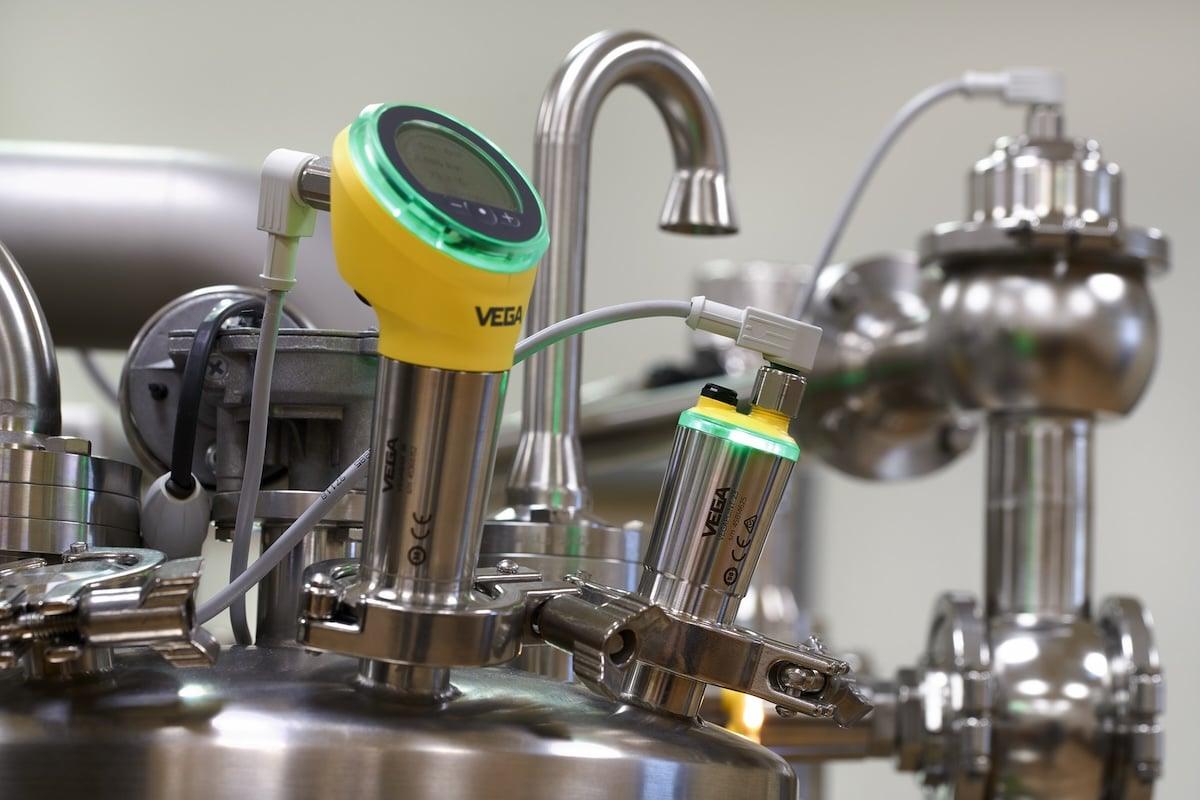

La pression est un autre indicateur essentiel dans les utilités industrielles. Elle permet de vérifier le bon fonctionnement d’un réseau, de contrôler une pompe, de détecter une perte de charge, de surveiller un circuit fermé ou de protéger une installation contre des conditions anormales. Sur des circuits de chauffage, de refroidissement, de nettoyage, d’eau de process ou d’air comprimé, une pression instable peut révéler un colmatage, une fuite, une mauvaise régulation ou une sollicitation excessive des équipements. Les transmetteurs de pression comme les VEGABAR 28/29 ou VEGABAR 38/39 permettent de suivre ces valeurs avec précision. Selon les besoins, ils peuvent être utilisés pour une mesure simple, une surveillance locale, une intégration automatisme ou un diagnostic plus avancé.

La robustesse mécanique est également un critère important. Sur certains réseaux, les variations rapides de débit ou les coups de bélier peuvent solliciter fortement la cellule de mesure. Le choix d’un transmetteur adapté permet de sécuriser la mesure dans la durée et de limiter les remplacements prématurés. Dans ce type d’environnement, les VEGABAR 28/38 apportent une sécurité supplémentaire pour maintenir une mesure fiable et limiter les risques liés aux sollicitations mécaniques répétées. Ces deux derniers capteurs intègrent la cellule de mesure céramique CERTEC® développé par Véga et qui offre une très bonne stabilité à long terme et une forte résistance aux surcharges. La mesure de pression devient ainsi un outil de pilotage quotidien. Elle aide les équipes de maintenance et d’exploitation à identifier les dérives avant qu’elles ne provoquent un arrêt ou une intervention corrective plus lourde.

Une instrumentation connectée pour simplifier l’exploitation

Au-delà de la mesure elle-même, les attentes des exploitants évoluent. Les équipes recherchent des instruments simples à mettre en service, faciles à diagnostiquer et capables de s’intégrer dans des environnements industriels de plus en plus connectés. La configuration par Bluetooth, via l’application VEGA Tools, facilite par exemple l’accès aux paramètres du capteur, même lorsque l’instrument est installé dans une zone difficile d’accès. Cela permet de réduire le temps passé sur site, de sécuriser les interventions et de simplifier les opérations de maintenance.

Les services numériques comme myVEGA peuvent également contribuer au suivi du cycle de vie des instruments : documentation, certificats, informations produits ou sauvegarde des paramétrages selon les équipements concernés. Dans une logique de maintenance industrielle, cette centralisation des informations sur la voire d’un Jumeau numérique permet de gagner du temps et d’éviter certaines pertes de données. Sur les utilités industrielles, où les points de mesure sont souvent nombreux et répartis sur l’ensemble du site, cette simplicité d’accès aux informations devient un vrai bénéfice opérationnel.

Des bénéfices concrets pour l’exploitant

Fiabiliser les mesures de niveau et de pression sur les utilités industrielles répond à plusieurs objectifs. D’abord, cela permet de prévenir les arrêts. Une réserve d’eau insuffisante, une pression anormale ou un niveau de condensats mal maîtrisé peuvent être détectés plus tôt. Ensuite, cela contribue à réduire la maintenance corrective. Des capteurs adaptés aux conditions réelles du terrain limitent les dérives, les interventions répétées et les remplacements liés à un mauvais choix technologique. Cela permet également de sécuriser les équipements. Chaudières, pompes, échangeurs, turbines, circuits de refroidissement ou réseaux vapeur dépendent directement de la bonne maîtrise des utilités. Enfin, une instrumentation fiable donne aux équipes une meilleure visibilité sur leurs installations. Les données de niveau et de pression ne sont plus de simples valeurs affichées localement : elles deviennent des informations utiles pour piloter, anticiper et décider.

Les utilités industrielles sont parfois discrètes, mais elles sont indispensables au bon fonctionnement d’un site. Eau de refroidissement, vapeur, condensats, circuits de chauffage ou réseaux de pression : derrière chacun de ces équipements se cache un enjeu de disponibilité, de sécurité et de performance. Avec des solutions de mesure de niveau et de pression adaptées aux contraintes industrielles, VEGA accompagne les exploitants dans la surveillance de ces points critiques. Qu’il s’agisse de mesurer un niveau d’eau de refroidissement, de sécuriser une chaudière vapeur, de suivre des condensats sous pression ou de contrôler la pression d’un réseau, l’objectif reste le même : fournir une mesure fiable, exploitable et durable. Dans une usine, les utilités ne sont peut-être pas les équipements les plus visibles. Mais lorsqu’elles sont bien surveillées, elles contribuent directement à ce qui compte le plus : maintenir la production en fonctionnement.
