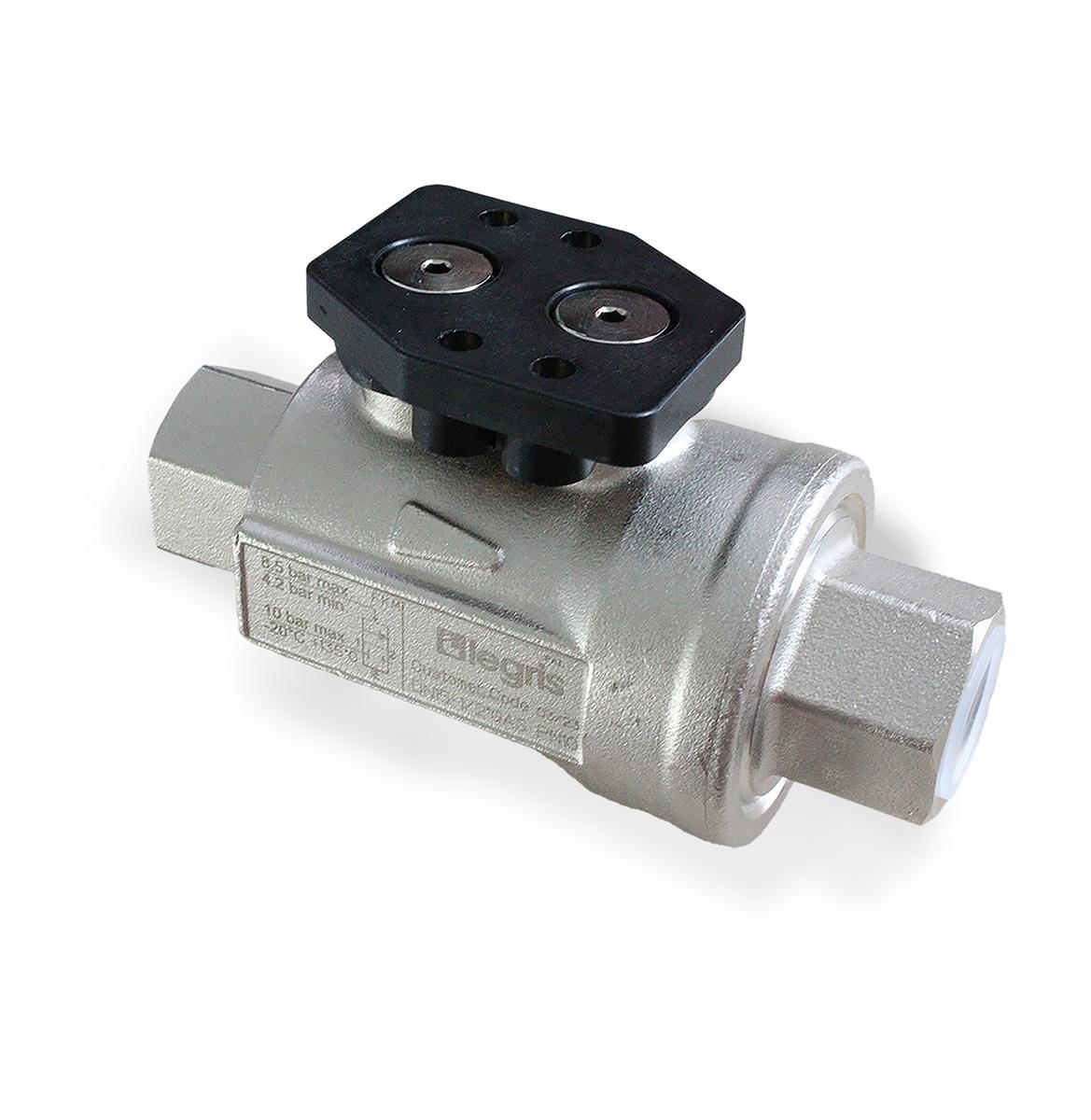

Parker Hannifin annonce le lancement de sa nouvelle vanne axiale Parker Legris, une solution qui intègre de manière unifiée les fonctions de vanne et d’actionneur.

La particularité de la vanne axiale Parker Legris réside dans sa conception monobloc, où la vanne et son actionneur sont regroupés. Ce concept novateur permet de réduire l’encombrement général du système tout en augmentant sa robustesse. La commande de cette vanne peut être pneumatique ou électropneumatique, offrant ainsi une flexibilité d’intégration dans divers environnements de contrôle automatisé.

Au cœur de cette architecture se trouve l’intégration d’un distributeur à tiroir ou d’une électrovanne NAMUR (le standard NAMUR définit une interface de montage normalisée pour les électrovannes pilotant des actionneurs pneumatiques, ndlr). Son intégration directe dans la vanne axiale Parker Legris simplifie le raccordement et la maintenance, tout en garantissant une compatibilité avec les systèmes existants. Le raccordement d’air pilotage s’effectue via un orifice G1/8”, permettant une connexion directe et une orientation sur 360°, ce qui facilite considérablement l’intégration mécanique dans des espaces restreints.

Une conception intégrée pour une performance accrue

La vanne axiale se caractérise par un corps de vanne tubulaire, généralement en laiton nickelé ou en acier inoxydable, matériaux choisis pour leur résistance à la corrosion et leur compatibilité avec une large gamme de fluides. Le mécanisme interne est composé d’un piston axial qui se déplace le long de l’axe de la vanne pour ouvrir ou fermer le passage du fluide. L’étanchéité est assurée par des joints en élastomère de haute performance (comme le NBR ou le FKM, selon la compatibilité chimique requise), garantissant une parfaite fiabilité même sous des pressions de service élevées. La gamme couvre des pressions jusqu’à 16 bar et les plages de températures de -10 à 80°C.

La gamme proposée par Parker inclut des vannes axiales en trois configurations fondamentales pour s’adapter aux besoins opérationnels :

• Normalement Fermée (NF) : La vanne est fermée en l’absence de signal de commande et s’ouvre sous l’action de celui-ci.
• Normalement Ouverte (NO) : La vanne est ouverte en l’absence de signal de commande et se ferme sous l’action de celui-ci.
• Double Effet : La vanne nécessite un signal pour l’ouverture et un autre pour la fermeture, offrant un contrôle bidirectionnel.

Ces options, disponibles avec ou sans capacité de détection, répondent à un large éventail d’applications. On retrouve la vanne axiale Parker Legris dans des circuits pneumatiques pour l’air et le vide, des systèmes de lubrification utilisant des huiles de coupe et des lubrifiants, ou encore dans le traitement de l’eau pour les systèmes de refroidissement et les réseaux d’eau non potable.

Fiabilité et suivi de position intégrés

Pour garantir la sécurité et la fiabilité des processus industriels, la nouvelle vanne axiale intègre un aimant permanent au sein de sa conception. Cet aimant est couplé à des interrupteurs de fin de course qui détectent la position exacte de la vanne (ouverte ou fermée). Ces capteurs, aisément montables dans des encoches dédiées et fixés par vis, fournissent un retour de signal précis, essentiel pour la supervision et le contrôle des boucles d’automatisation.
