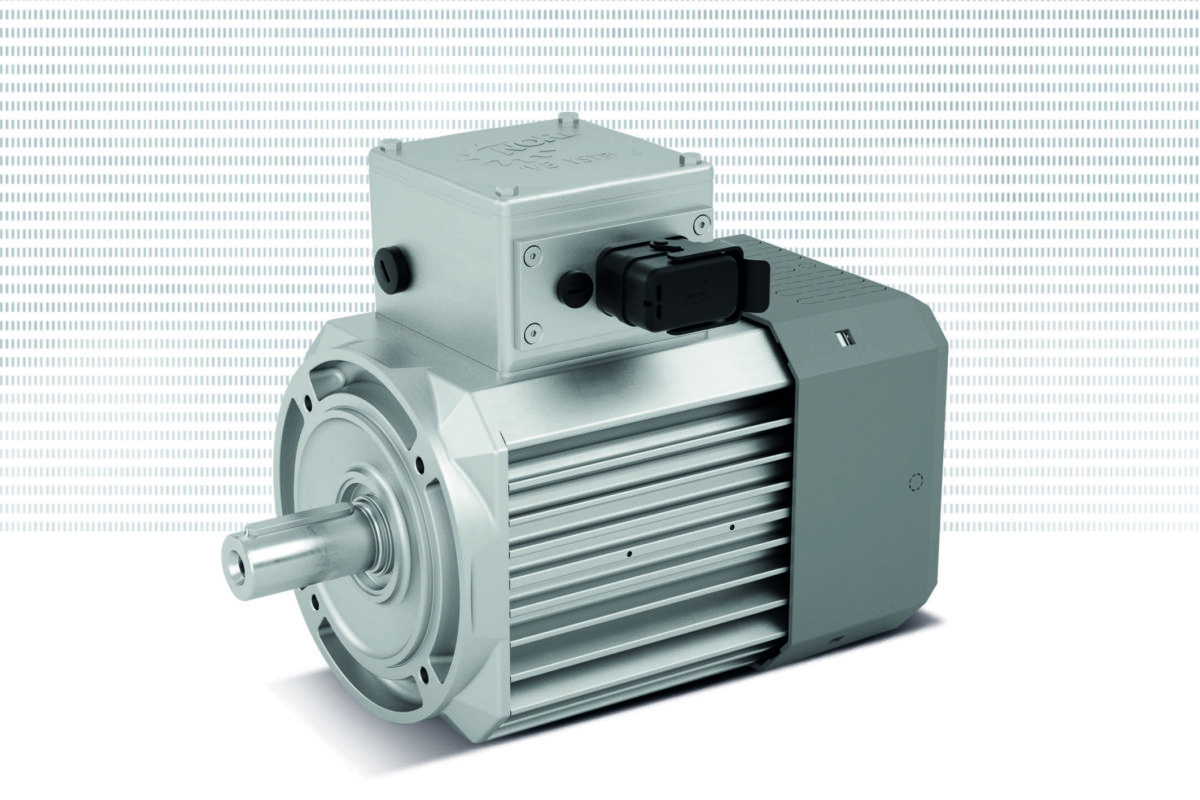

Face aux exigences de sobriété énergétique, la motorisation des lignes de production impose d’optimiser le rendement des entraînements. Pour relever ce défi, NORD DRIVESYSTEMS étend la puissance de ses moteurs synchrones IE5+, alliant une conception à huit pôles et une forte compacité.

Les sollicitations permanentes font de la motorisation électrique le principal poste de consommation d’énergie de l’usine. Pour maîtriser ces coûts, le passage à la classe de rendement IE5 devient un standard technique incontournable. Dans cette dynamique, le spécialiste NORD DRIVESYSTEMS élargit sa gamme de moteurs synchrones à aimants permanents (IE5+), proposant désormais des puissances allant de 0,35 kW jusqu’à 11 kW, pour un couple continu atteignant 43,9 Nm.

Architecture à huit pôles et densité de puissance

L’atteinte de ce plus haut niveau d’efficacité repose sur une refonte de l’architecture électromagnétique. Cette nouvelle génération s’appuie sur une conception de moteur synchrone à huit pôles équipés d’aimants permanents.

D’un point de vue électrotechnique, cette topologie permet d’augmenter significativement la densité de couple. Cette ingénierie offre un double avantage industriel : elle génère d’abord des économies de matériaux lors de la fabrication en limitant le volume de cuivre et de composants magnétiques. Ensuite, elle aboutit à un équipement extrêmement compact et léger, ce qui facilite son intégration au cœur des bâtis de machines ou dans des espaces de production très restreints, là où des moteurs asynchrones standards se révéleraient trop encombrants.

Rendement constant et optimisation à charge partielle

La technologie synchrone à aimants permanents se distingue par sa capacité à maintenir une efficacité énergétique exceptionnelle, même en dehors de son point de fonctionnement nominal. Ces nouveaux moteurs affichent un rendement pouvant atteindre 95 %, sur une très large plage de couple et de vitesse.

Cette caractéristique est mécaniquement cruciale pour les lignes de process, où les équipements tournent très fréquemment à charge ou vitesse partielles selon les variations de cadences ou de recettes. Le système d’entraînement ne surconsomme pas d’énergie lorsqu’il est sous-exploité, garantissant une optimisation constante du bilan électrique global.

Standardisation du parc et réduction des stocks

Au-delà de la facture énergétique, la gestion de la maintenance profite directement des performances de cette architecture. Grâce à une forte capacité de surcharge et à un couple qui reste constant sur une vaste plage de réglage (allant jusqu’à 2 400 tr/min), ces moteurs offrent une grande flexibilité d’utilisation.

Cela signifie qu’un seul modèle de moteur peut désormais couvrir les besoins de plusieurs applications différentes au sein de l’usine. Cette standardisation permet de réduire drastiquement le nombre de variantes de motoréducteurs à stocker en magasin.

Encart technique : Comprendre la technologie synchrone à 8 pôles

Contrairement aux moteurs asynchrones, où le champ magnétique du rotor est induit par un courant électrique (générant d’inévitables pertes de chaleur par effet Joule), le moteur synchrone intègre des aimants permanents directement dans son rotor.

Lors du fonctionnement, le stator génère un champ magnétique tournant qui “accroche” littéralement ces aimants. Le rotor se met alors à tourner à la vitesse exacte de ce champ, sans aucun décalage ni glissement. L’absence de courant rotorique supprime les pertes thermiques, propulsant ainsi le rendement énergétique vers les plus hauts sommets (classe IE5).

Le véritable atout des 8 pôles

Le nombre de pôles magnétiques d’un moteur définit son rapport vitesse/couple. En adoptant une architecture à 8 pôles (au lieu des 2 ou 4 habituels), le moteur délivre un couple mécanique beaucoup plus important à basse vitesse.

Cette très forte “densité de couple” permet de réduire considérablement le volume et le poids du moteur, tout en conservant une force motrice équivalente. Le résultat est une compacité mécanique redoutable, idéale pour s’intégrer facilement sur des convoyeurs ou des pompes de process où l’encombrement est un défi permanent.
