L’instrumentation des productions biopharmaceutiques franchit un cap technique en intégrant la technologie Coriolis aux systèmes à usage unique. En associant une électronique pérenne à des tubes de mesure jetables en acier inoxydable, cette architecture garantit une précision inédite de 0,5 % sur le débit massique. Une évolution supprimant les dérives tout en facilitant la conformité BPF.

Face à la flexibilité requise en laboratoire comme en salle blanche, les technologies à usage unique s’imposent comme le nouveau standard industriel pour annuler les risques de contamination croisée entre les lots.

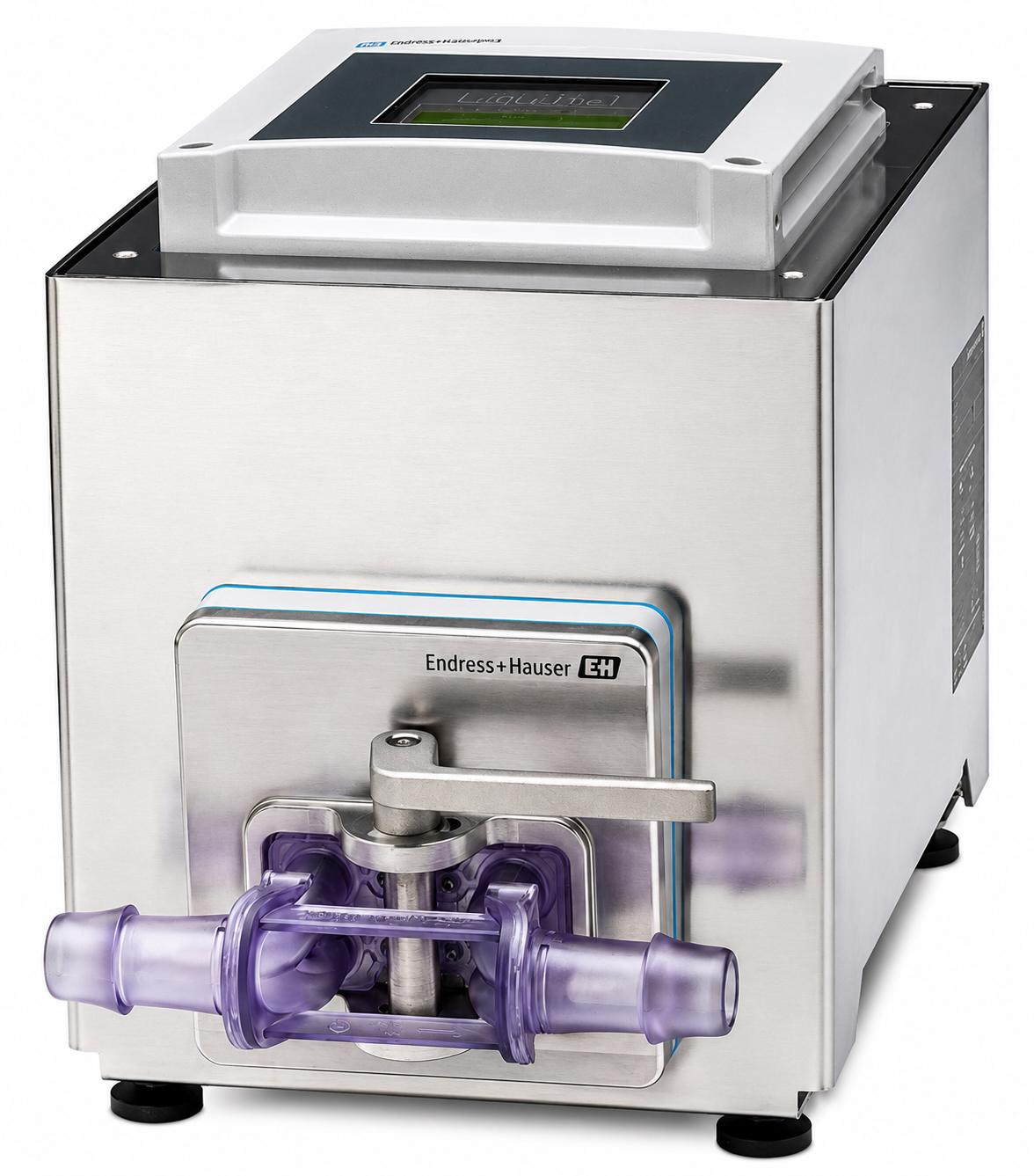

Toutefois, transférer les performances métrologiques des équipements classiques vers du matériel jetable constitue un défi majeur. Jusqu’à présent, les dispositifs à usage unique souffraient d’un déficit de précision, d’étalonnage et d’automatisation. Pour combler cet écart technique, Endress+Hauser a conçu le Proline Promass U 500, un débitmètre Coriolis entièrement conforme aux Bonnes Pratiques de Fabrication (BPF).

Le système repose sur une architecture scindée en deux éléments distincts : une unité de base fixe, abritant l’électronique de traitement, et un composant jetable auto-vidangeable intégrant le système de mesure. Cette conception modulaire permet de couvrir une large plage de débits, allant de 0,12 à 75 litres par minute, à travers quatre diamètres nominaux (du DN 4 au DN 25).

L’acier inoxydable pour contourner les limites d’amortissement du plastique

Contrairement aux solutions tout plastique choisies habituellement pour leur facilité de recyclage, l’industriel a intégré un tube de mesure en acier inoxydable (316L ou 1.4435) au sein du composant jetable, le tout encapsulé dans une coque en polycarbonate de grade médical. Ce choix métallurgique s’avère indispensable pour exploiter pleinement l’effet Coriolis, qui s’appuie sur la mise en résonance du fluide.

« Le comportement vibratoire des plastiques n’est pas optimal pour la technologie Coriolis, explique Samuel Neeser, chef de produit Coriolis chez Endress+Hauser Flow. Le tube de mesure en acier inoxydable utilisé permet d’obtenir des résultats précis et exacts qui ne sont tout simplement pas atteignables avec des tubes en plastique. » Le système mesure ainsi simultanément le débit, la température et la densité, limitant grandement les pertes financières liées aux écarts de dosage sur les produits onéreux.

Traçabilité automatisée et diagnostics en temps réel sur le réseau

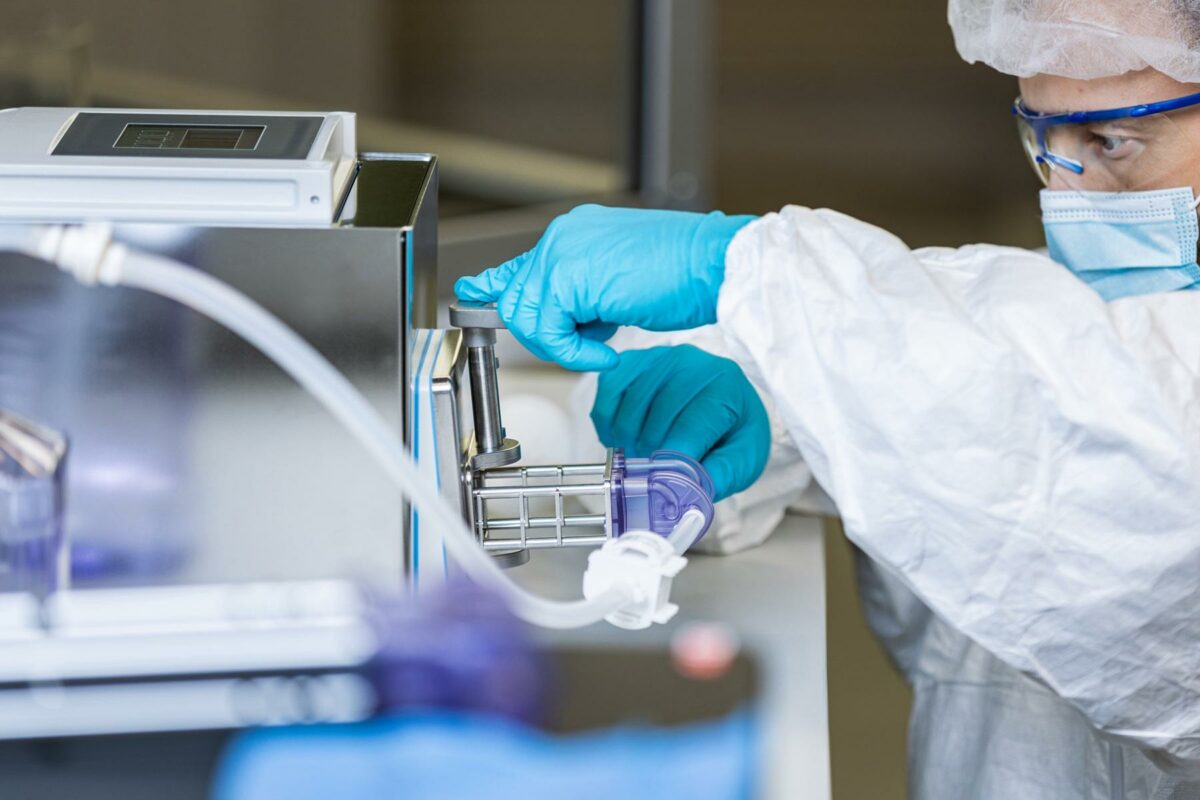

Sur le plan opérationnel, l’insertion du consommable dans l’unité de base s’effectue d’une seule main, simplifiant les manipulations avec des équipements de protection. Dès le verrouillage, une caméra embarquée lit un QR code d’étalonnage apposé sur le tube. L’appareil lance instantanément un processus de vérification automatique, rendant les saisies manuelles chronophages et sources d’erreurs totalement obsolètes.

Le débitmètre s’appuie sur une technologie de diagnostic en continu, baptisée Heartbeat Technology, pour générer des rapports de vérification traçables certifiés ISO 9001. En communiquant via un réseau Profinet sur une couche Ethernet à deux fils, le système remonte directement les données d’état vers les automates de l’usine (PLC). Proposé en version intégrable pour les fabricants de skids (OEM) ou au format paillasse, cet équipement offre aux exploitants une surveillance active qui allège drastiquement la charge documentaire.
