Dans les zones industrielles où gaz, vapeurs ou poussières inflammables peuvent apparaître, le choix des composants électriques conditionne directement la sécurité de l’installation. Finder répond à ces contraintes avec des relais et modules certifiés ATEX, HazLoc et IECEx, conçus pour les applications en Zone 2 et Division 2.

Atmosphères explosives : maîtriser le risque dans les armoires électriques

Dans une installation industrielle, une atmosphère explosive peut se former lorsque trois éléments sont réunis : une substance inflammable, de l’oxygène et une source d’inflammation. Cette dernière peut provenir d’un arc électrique, d’une étincelle ou d’un échauffement anormal.

Les relais électromécaniques font donc partie des composants « sous haute surveillance » ; utilisés pour commuter des signaux ou des charges, ils peuvent générer des phénomènes électriques lors de l’ouverture ou de la fermeture des contacts.

En environnement classé, le recours à des relais certifiés permet de maîtriser ce risque et de sécuriser les fonctions de commande dans les zones où la présence d’un mélange inflammable reste peu probable en fonctionnement normal, mais peut survenir en cas d’incident, de fuite ou de fonctionnement anormal.

Des applications dans les environnements industriels sensibles

On retrouve notamment ces relais et modules certifiés dans la chimie, la pétrochimie, les raffineries, les dépôts de carburants, la pharmacie, l’agroalimentaire, les centrales à gaz ou encore les installations de réfrigération et de CVC utilisant certains fluides inflammables. En somme, partout où la présence de gaz, vapeurs ou poussières inflammables fait partie des contraintes d’exploitation.

Les usages sont variés : commande de pompes, pilotage d’électrovannes, interfaces automate, temporisation de séquences, intégration OEM, gestion de groupes frigorifiques ou commutation de charges.

ATEX, HazLoc, IECEx : trois repères pour les zones classées

Pour les professionnels de l’automatisme, de la maintenance ou de la conception d’armoires, les marquages ATEX, HazLoc et IECEx sont les critères qui régissent leurs choix de composants adaptés.

ATEX concerne les équipements destinés aux atmosphères explosibles dans l’Union européenne. IECEx s’appuie sur un schéma international de certification, utile pour les projets export ou les installations multi-pays. HazLoc, principalement utilisé en Amérique du Nord, repose sur une classification par Classes, Divisions et Groupes.

Bien choisir son relais certifié

Le choix d’un relais ATEX, HazLoc ou IECEx ne doit pas se limiter au seul marquage. Il dépend du type de zone, du pays d’installation, du courant à commuter, du mode de montage, de la fonction recherchée et de l’architecture de l’armoire.

Avec ses séries certifiées, Finder propose une réponse structurée aux besoins d’interfaçage, d’intégration OEM, de puissance et de temporisation en atmosphères explosives

Un article technique détaillé sur le site FINDER France présente l’intégralité des références et marquages, et toutes informations utiles aux bureaux d’études, tableautiers, automaticiens et responsables maintenance. Ce mémorandum permet de sélectionner un composant cohérent avec l’environnement réel d’exploitation.

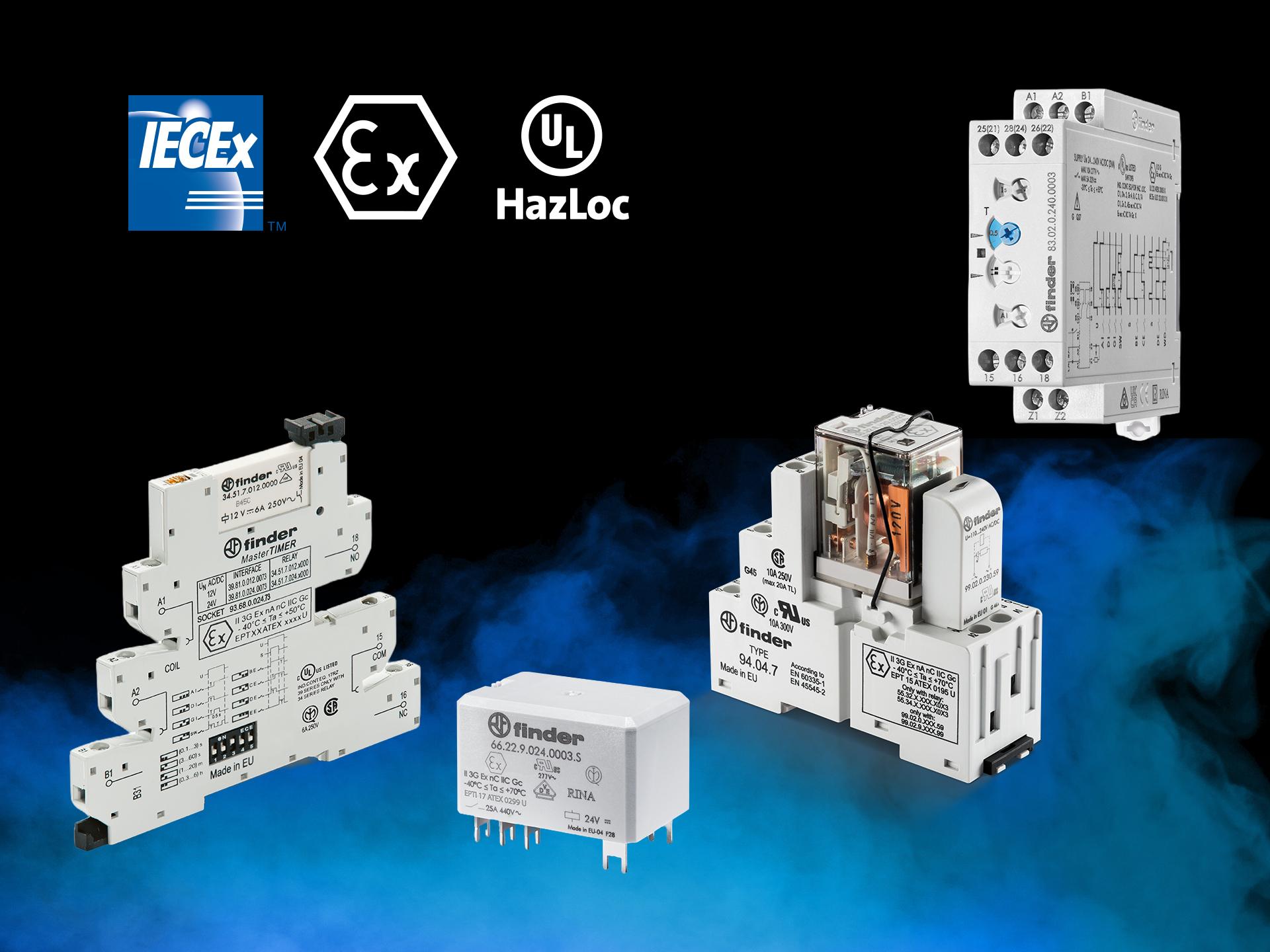

Une gamme Finder pour les fonctions clés de l’automatisme

La gamme Finder couvre plusieurs besoins rencontrés dans les armoires de contrôle-commande et les équipements industriels.

• La Série 39 est adaptée à l’interfaçage d’entrées et sorties d’automates à faible courant. Elle répond aux besoins de câblage en armoire sur rail DIN, avec des modules compacts pour les signaux de commande.
• La Série 41 vise davantage les fabricants OEM et les intégrateurs de cartes électroniques. Son format bas profil pour circuit imprimé facilite l’intégration dans des équipements compacts destinés aux zones classées.
• La Série 58 constitue une solution d’interface modulaire en armoire, notamment lorsque l’isolation galvanique entre circuit de commande et circuit de puissance est recherchée.
• Pour les charges plus élevées, la Série 66 répond aux applications de commutation de puissance, par exemple pour le chauffage, certaines fonctions énergétiques ou des équipements industriels nécessitant des courants plus importants.
• La Série 83 complète l’offre pour les fonctions de temporisation. Elle s’intègre en armoire au format 22,5 mm et permet de piloter des séquences temporisées, des cycles de purge ou des commandes automatisées.

Plus d’info sur les Relais certifiés ATEX, HazLoc et IECEx de FINDER
