SICK dévoile une nouvelle génération de caméras 3D à lecture continue avec la gamme Ruler3000, qui permet une qualité d’image 3D de grande qualité, à grande vitesse, dans un appareil facile à intégrer et précalibré.

Le Ruler3000 combine une caméra de streaming de haute qualité, la Ranger3 (voir encart), avec un laser de classe 2 (sûr pour les yeux), des optiques présélectionnées et des géométries fixes pour permettre une configuration et une mise en service beaucoup plus simples.

Grâce à sa conformité aux normes industrielles et à un accès complet aux outils logiciels de vision industrielle, la caméra réduit considérablement le temps et la complexité de l’intégration des tâches d’inspection, de mesure et de guidage des robots les plus exigeantes dans les biens de consommation, la production et l’emballage de produits alimentaires et de boissons, la production de pneus et d’automobiles, la production pharmaceutique, la production de batteries et d’électronique.

Des performances exceptionnelles quel que soit le matériau

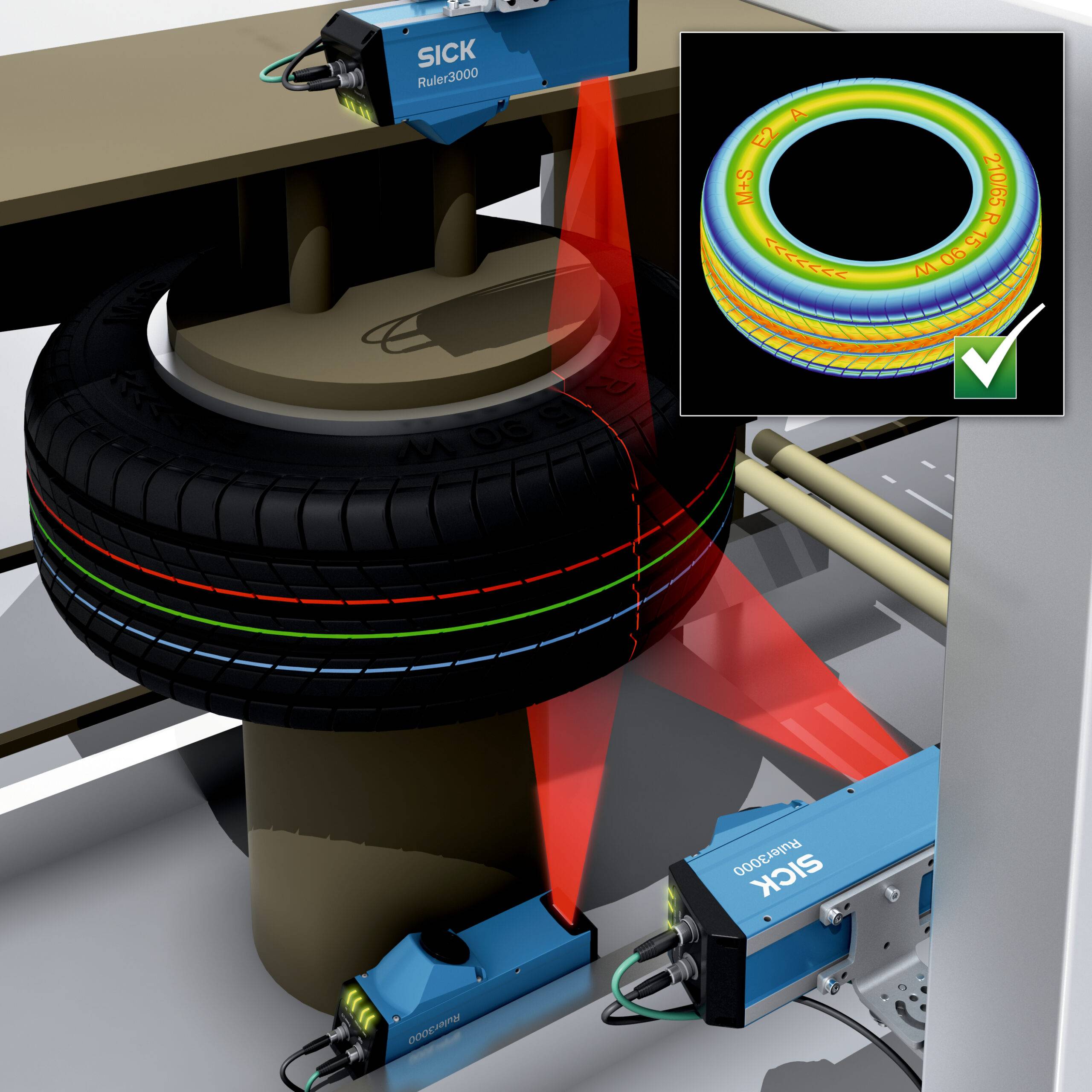

Inspection qualité des pneus

Les performances exceptionnelles du Ruler3000 de SICK sur les surfaces claires, sombres, réfléchissantes et contrastées, ainsi que son champ de vision garanti, la rendent idéale pour les tâches d’inspection haut de gamme et de localisation précise, lorsqu’elle est montée au-dessus d’un convoyeur ou sur un bras robotisé. La caméra 3D est donc susceptible de faire gagner du temps aux constructeurs de machines et aux utilisateurs finaux expérimentés dans la production à grande vitesse dans différents secteurs.

• Secteur agroalimentaire : par exemple pour mettre en place un guidage robotisé efficace dans les applications d’emballage exigeantes de type “pick-and-place”, ou pour inspecter la présence de pailles enveloppées d’un film transparent collées sur les cartons de boissons.

• Secteur automobile : par exemple pour mettre en place des inspections de distribution de colle robotisée ou pour vérifier avec précision que la surface des batteries de voitures électriques n’est pas endommagée ou ne présente pas de défauts. Lors de l’examen final, les pneus sont tournés pour vérifier s’il y a des déformations radiales, des boursouflures et des imperfections. Le Ruler3000 inspecte facilement le matériau sombre des pneus grâce à sa grande sensibilité à la lumière.

•

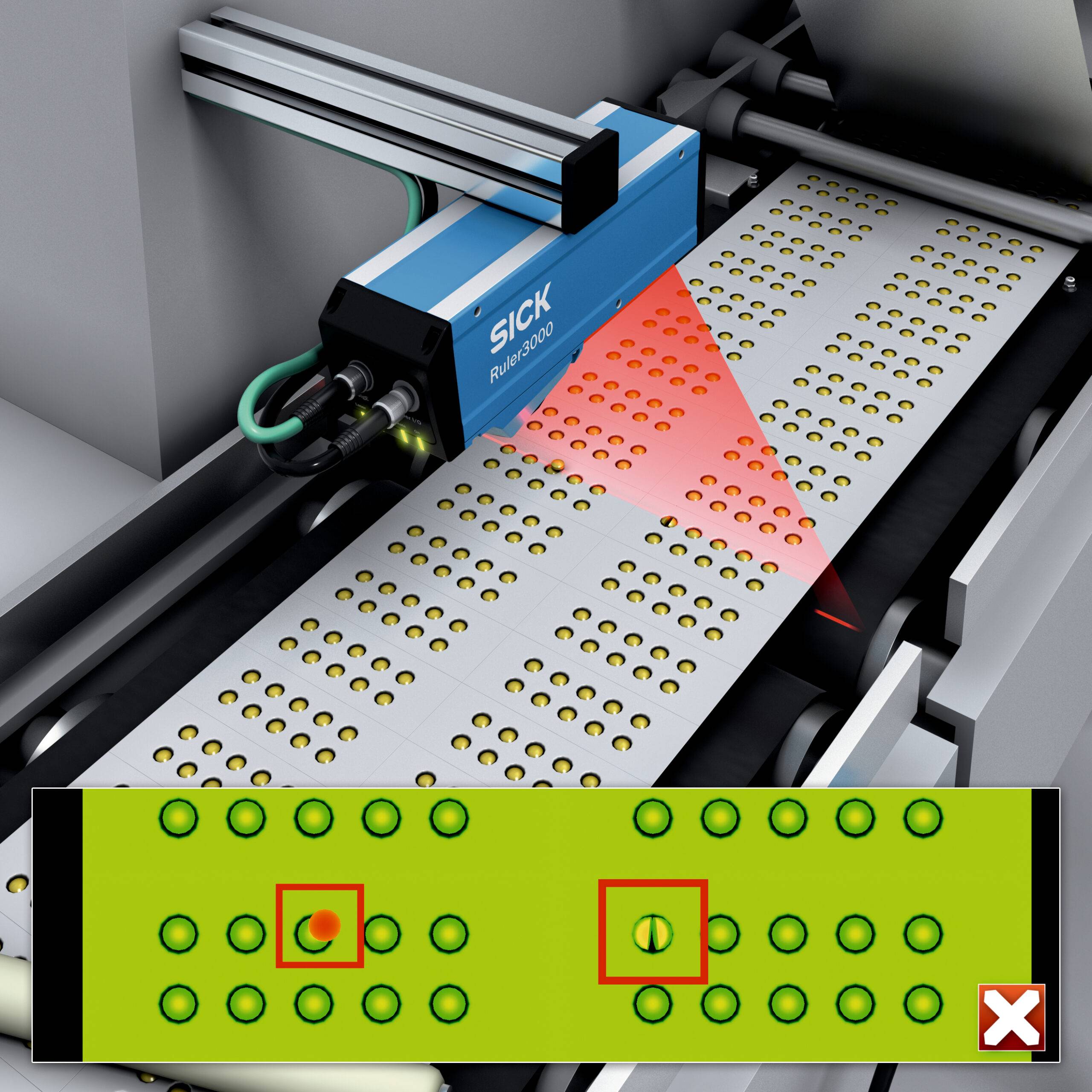

  Inspection qualité des blisters de médicaments

  Secteur Électronique et production de batteries : par exemple pour vérifier l’achèvement d’assemblages complexes tels que des tablettes ou des assemblages détaillés par montage en surface, ou pour contrôler avec précision la surface des batteries à la recherche de dommages, de défauts et d’objets étrangers.

• Secteur Pharmaceutique : par exemple lorsqu’il s’agit d’inspecter avec une grande précision les formes tridimensionnelles des médicaments sous blister, afin d’identifier de manière fiable les erreurs de surface et les ruptures.

Le concept de champ de vision garanti en usine du Ruler3000 facilite la mise en service. De conception compacte, le Ruler3000, qui intègre un indice de protection IP65/67 peut s’adapter aux environnements industriels difficiles sans qu’il soit nécessaire d’intégrer des protections coûteuses dans la machine.

Encart : la caméra Ranger3 de Sick, une puissante caméra de streaming tout intégrée

Alimentée par le capteur CMOS ultrasensible de SICK et la technologie innovante ROCC (Rapid On-Chip Calculation), la caméra de streaming Ruler3000 numérise de manière fiable à des vitesses de production rapides. Elle traite jusqu’à 15,4 Gb/s, ce qui permet d’obtenir jusqu’à 7 000 profils 3D plein format par seconde. Cette caméra extrait la véritable forme 3D d’un objet, quel que soit son contraste ou sa couleur, et capture simultanément des mesures de niveaux de gris et de lumière diffusée, ce qui permet d’optimiser le traitement de l’image et la précision des mesures.

Sa grande sensibilité à la lumière permet d’inspecter avec précision même les matériaux très sombres ou très réfléchissants, tandis que sa fonction HDR (High Dynamic Range) permet de capturer avec succès en un seul balayage des composants dont la rémission à la lumière varie considérablement, tels que les pneus et les assemblages métalliques brillants, les feuilles réfléchissantes ou transparentes, les batteries, les assemblages de composants électroniques.
