Les variateurs qui pilotent les moteurs électriques peuvent générer des courants de fuite. Afin de s’en prémunir, le fabricant de câbles et de fils flexibles LAPP a développé la technologie zeroCM. Elle permet de minimiser les interférences électromagnétiques liées aux systèmes de connexion.

A l’origine, c’est un projet de recherche collaboratif (impliquant les sociétés SEW-EURODRIVE, BLOCK, Danfoss, MAGNETEC et l’Université technique de Darmstadt). Son objectif : déterminer pourquoi des courants indésirables apparaissent très souvent sur les lignes de compensation de potentiel (PA) ou les lignes de mise à la terre (PE) dans les installations industrielles mettant en œuvre des moteurs pilotés par des convertisseurs de fréquence.

Par la suite, le fournisseur allemand de câbles, fils et accessoires LAPP, s’est penché sur les mécanismes de couplage physique des lignes de connexion des moteurs afin de concevoir un nouveau type de câble. Ce qui lui a permis de développer la technologie zeroCM. Le câble ÖLFLEX SERVO FD zeroCM, qui est le premier produit de LAPP adoptant cette nouvelle conception, est particulièrement adapté pour la connexion des variateurs de vitesse.

Conception du câble repensée

Jusqu’alors, le recours à des techniques de blindage était la seule solution pour répondre aux problématiques liées aux phénomènes de compatibilité électromagnétique (CEM). La technologie zeroCM adopte une approche radicalement différente : une parfaite symétrie électromagnétique est obtenue malgré l’asymétrie visuelle du câble. Résultat : le dispositif de blindage du câble est bien moindre.

La conception du câble est détaillée dans cette vidéo, en anglais :

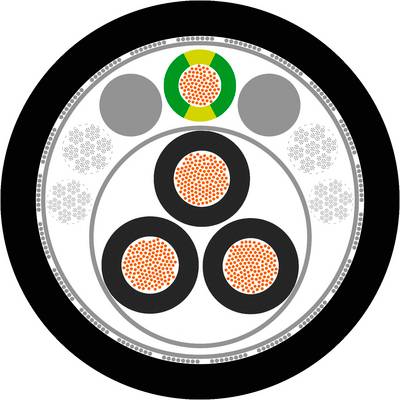

Les câbles reposant sur la technologie zeroCM sont constitués de trois conducteurs de phase disposés symétriquement et toronnés (enroulés ensemble) dans une couche interne. Un conducteur de protection au moins est ensuite toronné dans une couche extérieure avec une direction de toronnage opposée autour des trois conducteurs de phase présentant un pas de toronage spécifique. L’isolation des conducteurs qui se compose de polyéthylène, de polypropylène ou d’une variante moussée est optimisée en termes de capacité. Une couche spécifique sépare la couche intérieure et la couche extérieure. Cette conception permet d’obtenir une parfaite symétrie électrique. Ce qui réduit le rayonnement magnétique et diminue considérablement les couplages internes.

Performances validées

L’efficacité du nouveau câble ÖLFLEX® SERVO FD zeroCM a été confirmée par des essais comparatifs effectués sur des installations des partenaires du projet de recherche. Les résultats ont été sans appel. Les meilleures performances en termes de courant de fuite à la sortie du convertisseur ont été obtenues par le câble zeroCM. Le courant d’interférence circulant via une ligne de signal parallèle a également été mesuré. Là encore, il s’avère que l’utilisation du câble zéroCM génère les plus faibles courants d’interférence.
