Le déploiement de solutions de vision intelligente permet une surveillance ciblée des processus automatisés. En isolant les séquences vidéo liées à des anomalies spécifiques, la caméra événementielle optimise le temps de diagnostic et la transparence opérationnelle des sites de production.

Dans l’industrie 4.0, identifier l’origine exacte d’une panne fugitive sur une ligne à haute cadence représente un défi majeur pour les équipes de maintenance. Contrairement aux systèmes de vidéosurveillance classiques qui saturent les réseaux par des flux continus, la société Pepperl+Fuchs propose avec sa caméra VOC une approche basée sur l’événementiel. Ce dispositif ne capture et ne stocke que les séquences pertinentes, déclenchées par des signaux précis. Que ce soit pour documenter un bourrage sur une machine de mise en cartons ou surveiller un transstockeur en entrepôt frigorifique, cette technologie offre une visibilité rétrospective indispensable pour l’analyse des causes racines (Root Cause Analysis), tout en minimisant l’infrastructure de stockage nécessaire.

Architecture de capture et gestion de la mémoire tampon circulaire

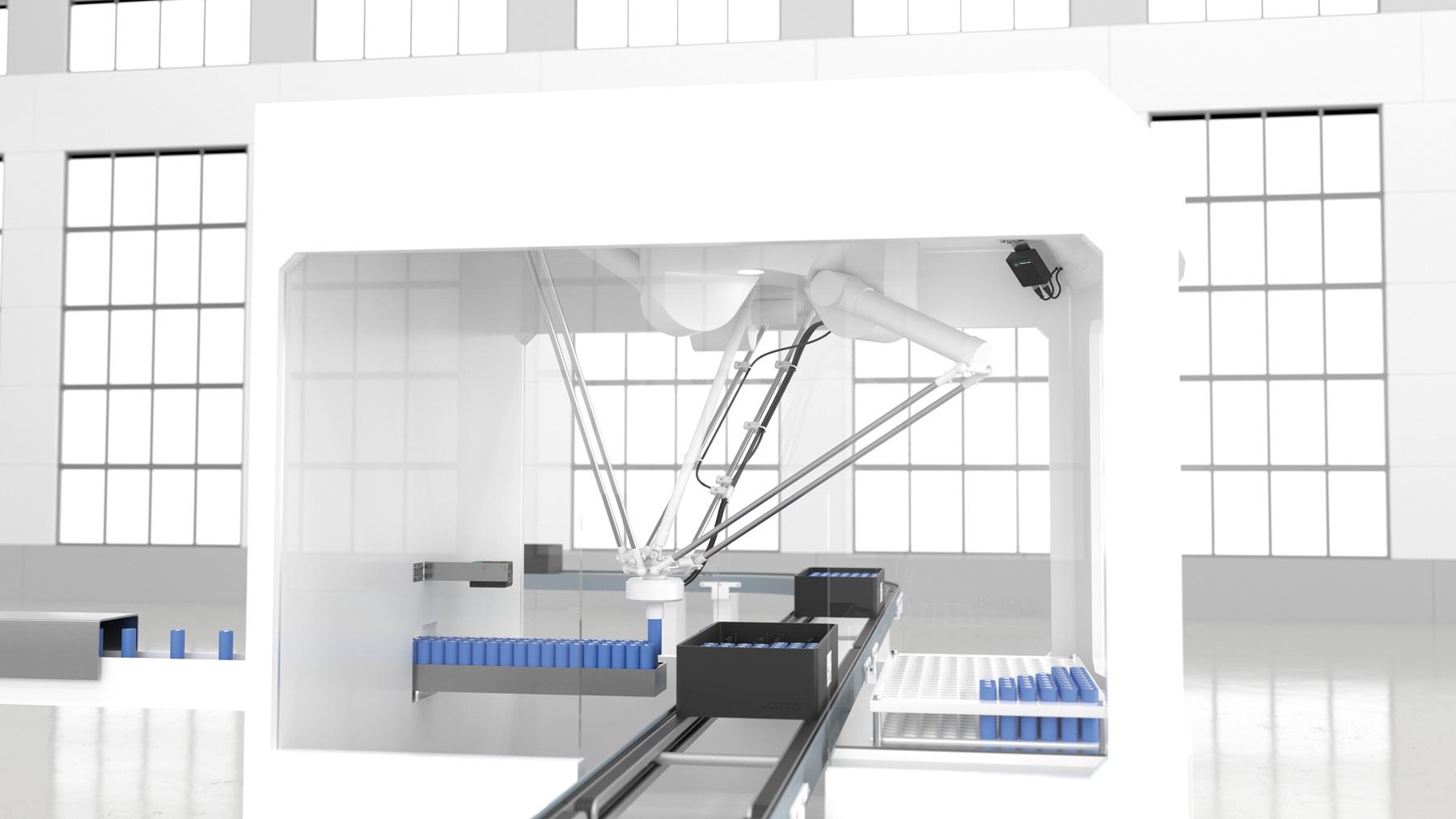

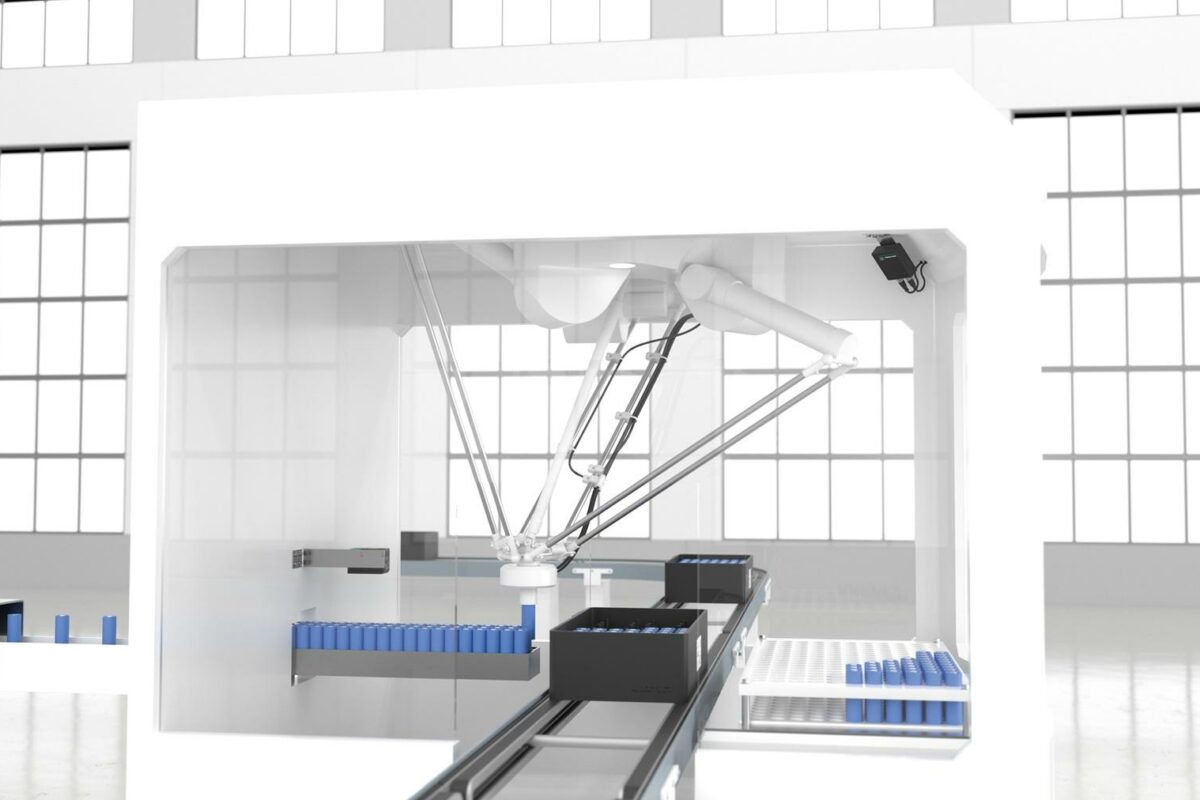

Caméra événementielle mise en œuvre dans des processus de production pour l’analyse de pannes et la visualisation en temps réel du fonctionnement d’une machine.

Le cœur technologique de la caméra VOC réside dans sa gestion temporelle de l’image. Équipée d’une mémoire tampon circulaire interne, elle enregistre en continu le flux vidéo, permettant de récupérer jusqu’à 900 secondes de données avant et après un signal de déclenchement. Ce déclenchement peut être activé par une entrée matérielle (capteur, automate), une détection de mouvement logicielle ou une commande via le réseau. Cette fenêtre de 1800 secondes au total garantit que la genèse de l’incident ainsi que ses conséquences immédiates sont documentées avec une résolution atteignant le Full HD. L’ajout automatique d’un horodatage synchronisé par NTP et de textes superposés facilite le classement et la recherche ultérieure des séquences parmi les 10 000 événements pouvant être stockés localement sur une carte SD industrielle.

Intégration réseau, cybersécurité et robustesse en milieu sévère

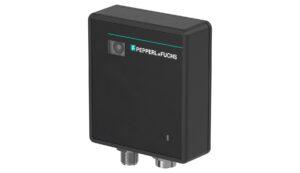

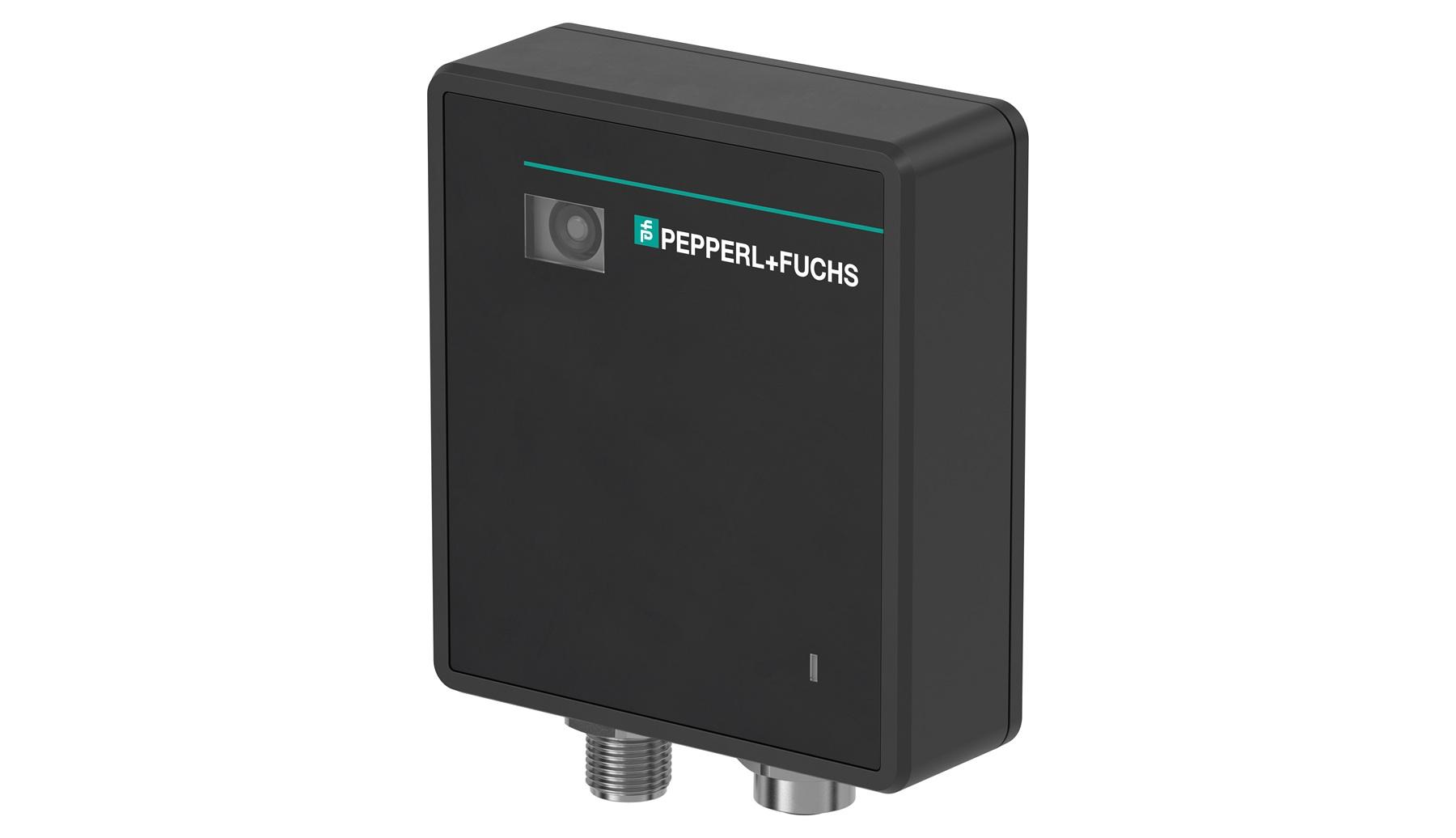

Nouvelle caméra événementielle VOC qui délivre les séquences d’images et de vidéos prises suite à son déclenchement par des événements spécifiques.

Au-delà de ses capacités optiques, la caméra VOC est conçue pour une intégration fluide dans les environnements informatiques modernes. Elle dispose d’une API REST permettant un pilotage complet des fonctions par les systèmes MES ou ERP. La diffusion des flux vidéo est assurée en temps réel via WebRTC pour les interfaces web ou via le protocole RTSP pour les interfaces homme-machine (IHM) standards. La sécurité des données est au cœur du dispositif : les transmissions sont chiffrées par HTTPS, et des fonctions logicielles permettent le masquage de zones sensibles ou le floutage des visages pour respecter les réglementations sur la protection de la vie privée.

Sa conception mécanique en boîtier aluminium, certifiée IP65, lui permet de fonctionner dans des conditions extrêmes, avec une plage de température s’étendant de -30 °C à +50 °C. Cette robustesse, couplée à un chauffage intégré contre la condensation, rend le système aussi efficace en extérieur qu’au sein de cellules de production soumises à des projections. Le fonctionnement de cette caméra est détaillé dans cette vidéo en anglais :

Encart Technique – Le fonctionnement de la mémoire tampon circulaire

La mémoire tampon circulaire (ou “ring buffer”) est une structure de données qui gère le stockage vidéo de manière cyclique. Contrairement à un enregistrement linéaire, elle réécrit en permanence sur les données les plus anciennes tant qu’aucun signal de déclenchement n’est reçu. Lorsqu’un événement survient (trigger), la caméra verrouille la séquence située dans le passé immédiat (pre-run buffer) et poursuit l’enregistrement pour la durée définie. Ce mécanisme permet de capturer l’instant précis précédant une défaillance sans nécessiter une capacité de stockage infinie, optimisant ainsi la bande passante du réseau industriel.
